Пилотные гидролинии (1) [третий барабан] — HITACHI SCX700

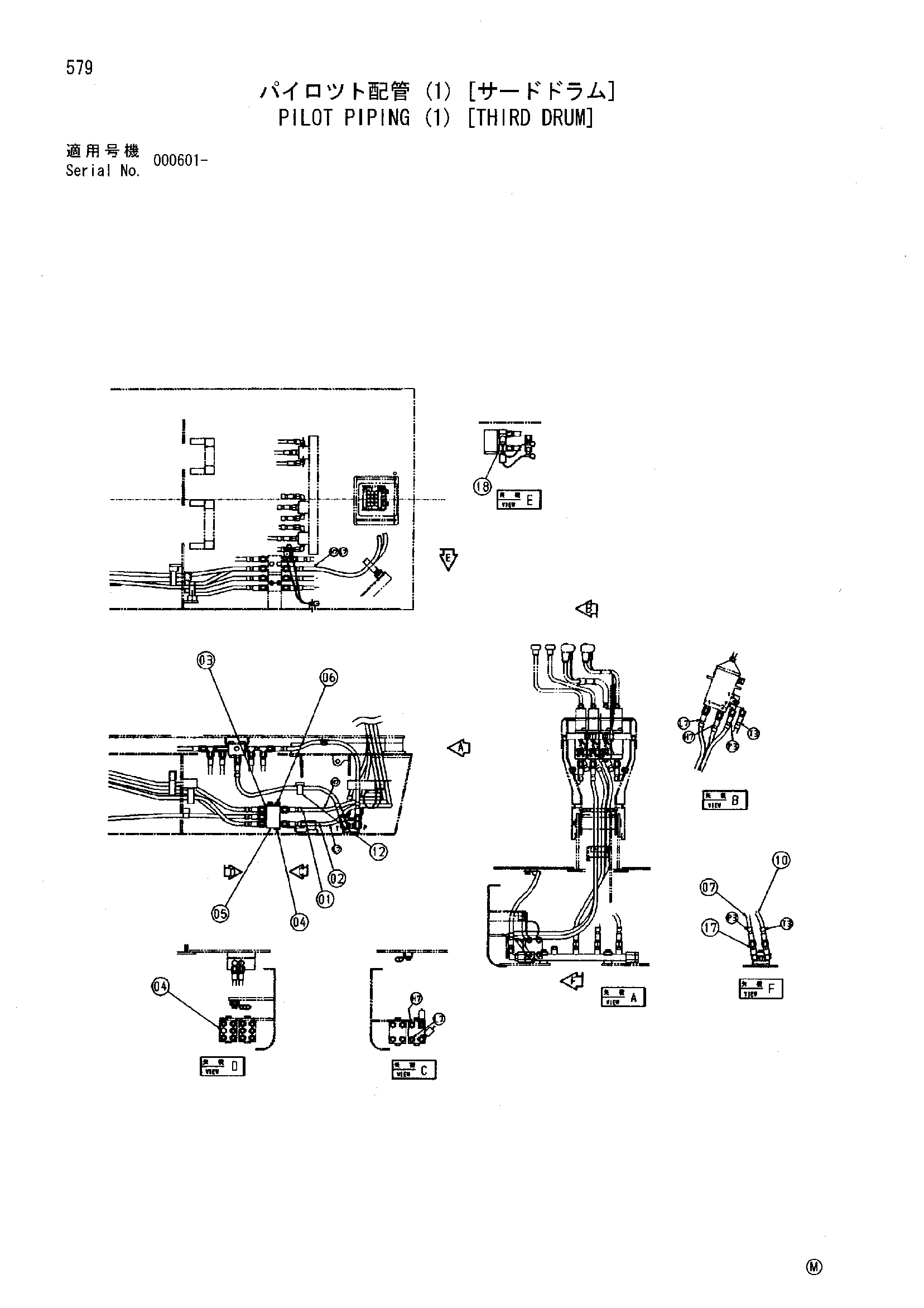

Заводская схема «Пилотные гидролинии (1) [третий барабан]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (1) [третий барабан] HITACHI SCX700](/catalog-drawings/9b/9b81e0f1-90b3-4c2e-9913-7c9f4ca0ddcd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319150 | Шланг | 1 |
| 02 | 4319151 | Шланг | 1 |
| 03 | 4200467 | Адаптер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4093624 | Пробка | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4314477 | Челночный клапан | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 07 | 4390648 | Шланг | 1 |
| 10 | 4390648 | Шланг | 1 |
| 12 | 4259817 | Зажим | 1 |
| 17 | 4200467 | Адаптер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4338768 | Тройник | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
