Портал (снятие устройство) — HITACHI SCX700

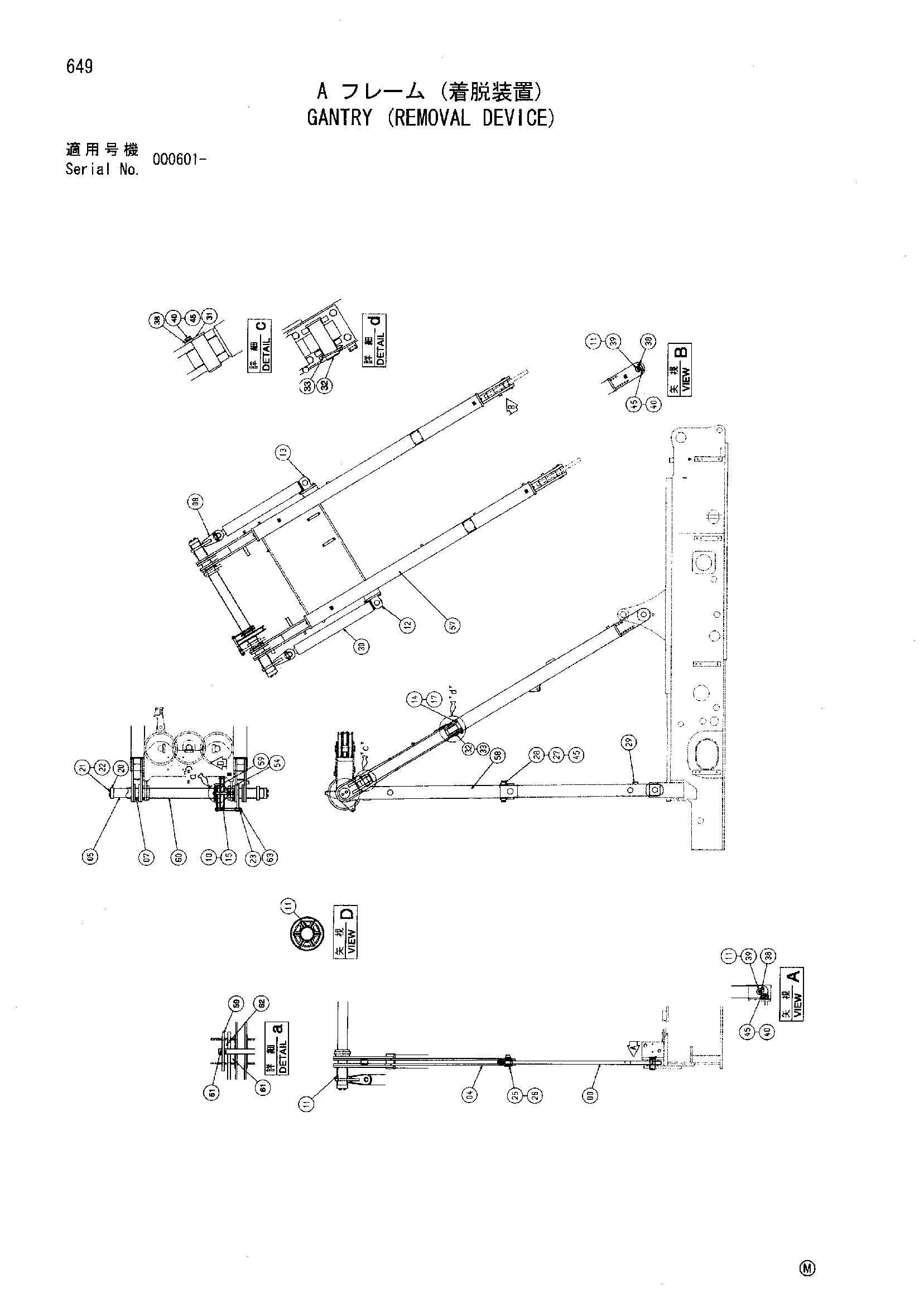

Заводская схема «Портал (снятие устройство)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066019 | LEG задний | 2 |
| 04 | 8066020 | LEG задний | 1 |
| 05 | 3081526 | Мост | 1 |
| 07 | 4369096 | Проставка | 3 |
| 08 | 8071325 | Кронштейн | 2 |
| 10 | 4122179 | Шариковый подшипник | 2 |
| 11 | J75481 | Пресс-маслёнка | 7 |
| 12 | 8080619 | Кронштейн | 1 |
| 13 | 8080618 | Кронштейн | 1 |
| 14 | J901440 | Болт | 8 |
| 15 | 3075728 | Канатный блок | 1 |
| 17 | A590914 | Пружинная шайба | 8 |
| 20 | 4397583 | Ограничитель | 2 |
| 21 | J931665 | Болт | 4 |
| 22 | J222016 | Шайба | 4 |
| 23 | J951024 | Гайка | 4 |
| 25 | 4369105 | Палец | 2 |
| 26 | 9701925 | Палец кольцо | 2 |
| 27 | J901225 | Болт | 8 |
| 28 | 4020158 | Направляющая | 4 |
| 29 | 4141197 | Блок | 2 |
| 30 | 4396147 | Гидроцилиндр. масляный | 2 |
| 31 | 4351029 | Палец | 2 |
| 32 | 4357926 | Палец | 2 |
| 33 | 947447 | Палец кольцо | 2 |
| 38 | X4246 | Стопорная пластина | 6 |
| 39 | 4369103 | Палец | 4 |
| 40 | J901225 | Болт | 12 |
| 45 | A590912 | Пружинная шайба | 20 |
| 51 | A768050 | Шплинт | 4 |
| 54 | 4369100 | Палец | 1 |
| 57 | 6019276 | LEG передний | 1 |
| 58 | 8070597 | LEG задний | 1 |
| 59 | 4394201 | Тяга | 2 |
| 60 | 4394203 | Проставка | 1 |
| 61 | 4393743 | Проставка | 1 |
| 62 | 4394204 | Проставка | 1 |
| 63 | 4394182 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
