Кондиционер — HITACHI SCX700

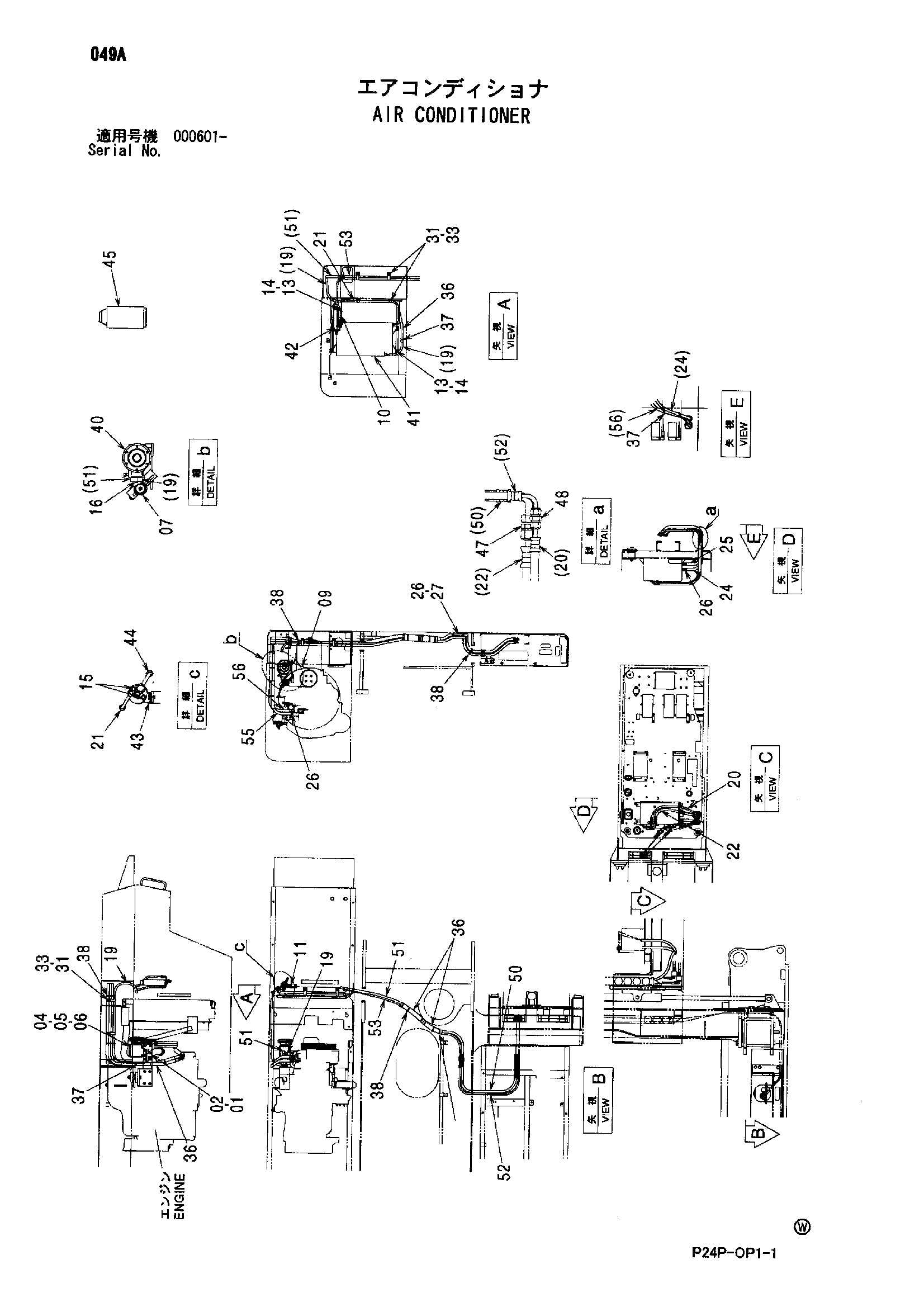

Заводская схема «Кондиционер» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J271035	Болт с шайбой	4
01A	J901035	Болт	1
01B	J222010	Шайба	1
02	7043562	Кронштейн	1
04	A590908	Пружинная шайба	4
05	A590108	Плоская шайба	4
06	J900804	Болт	4
07	4346770	Шкив	1
09	4430248	Ремень V	1
10	4363647	Кронштейн	1
11	J271030	Болт с шайбой	2
11A	J901030	Болт	1
11B	J222010	Шайба	1
13	J900816	Болт	6
14	A590908	Пружинная шайба	6
15	J260625	Болт с шайбой	2
15A	J900625	Болт	1
15B	A590106	Плоская шайба	1
16	J260630	Болт с шайбой	2
16A	J900630	Болт	1
16B	A590106	Плоская шайба	1
19	4478158	Шланг	1
20	4427858	Шланг	1
21	4478159	Шланг	1
22	4427860	Шланг	1
24	4475935	Водяной шланг	1
25	4358839	Водяной шланг	1
26	4514699	Хомут шланга	8
27	4475503	Соединение шланг	2
31	4190266	Зажим	6
33	J271020	Болт с шайбой	6
33A	J901020	Болт	1
33B	J222010	Шайба	1
36	4348034	Защитный кожух	7
37	4055312	Ленточный зажим	10
38	4121859	Ленточный зажим	7
40	4376245	Компрессор	1
41	4333460	Конденсатор	1
42	4333461	Бак рекеивер	1
43	4333462	Держатель	1
44	4339727	Трубка	1
45	4351827	GAS	5
47	4408243	Унион	2
48	4408242	Унион	2
50	4633574	Шланг	1
51	4623265	Шланг	1
52	4633573	Шланг	1
53	4623264	Шланг	1
55	4623274	Водяной шланг	1
56	4623272	Водяной шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
