Стрела вставка 9M (B) — HITACHI SCX700

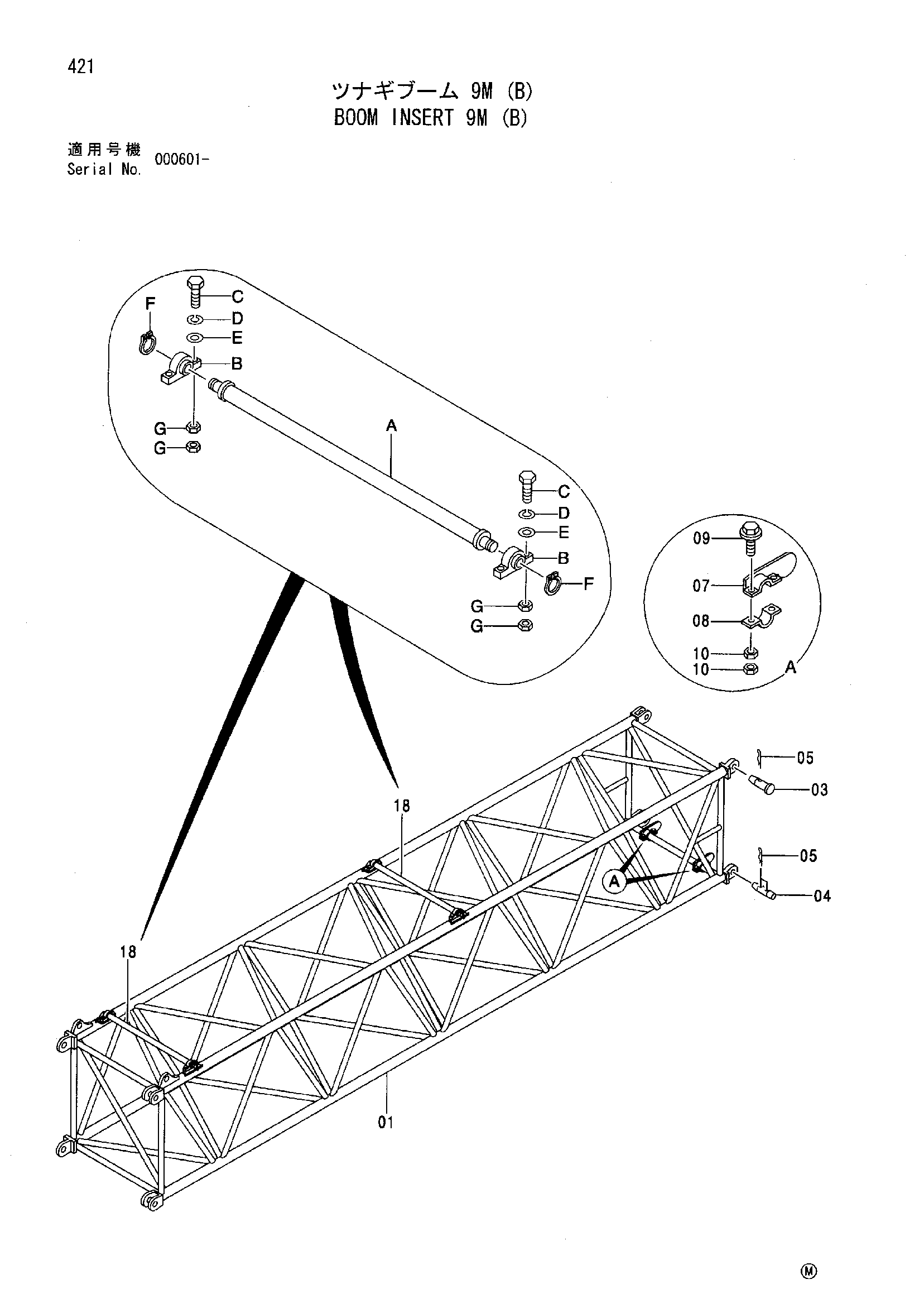

Заводская схема «Стрела вставка 9M (B)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6019337 | Стрела вставка | 1 |
| 03 | 4365916 | Палец | 2 |
| 04 | 4365917 | Палец | 2 |
| 05 | 3002554 | Стопорный палец | 6 |
| 07 | 9723588 | Ограничитель | 2 |
| 08 | 4178182 | Хомут трубки | 2 |
| 09 | J901030 | Болт | 4 |
| 10 | J950010 | Гайка | 8 |
| 18 | 9220530 | Направляющая каток | 2 |
| 18A | 9753549 | Ролик | 1 |
| 18B | 4420385 | Подшипник. блок | 2 |
| 18C | J901460 | Болт | 4 |
| 18D | A590914 | Пружинная шайба | 4 |
| 18E | A590114 | Плоская шайба | 4 |
| 18F | 991342 | Стопорное кольцо | 2 |
| 18G | J950014 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
