Поворот трубопроводы [STD] — HITACHI SCX700

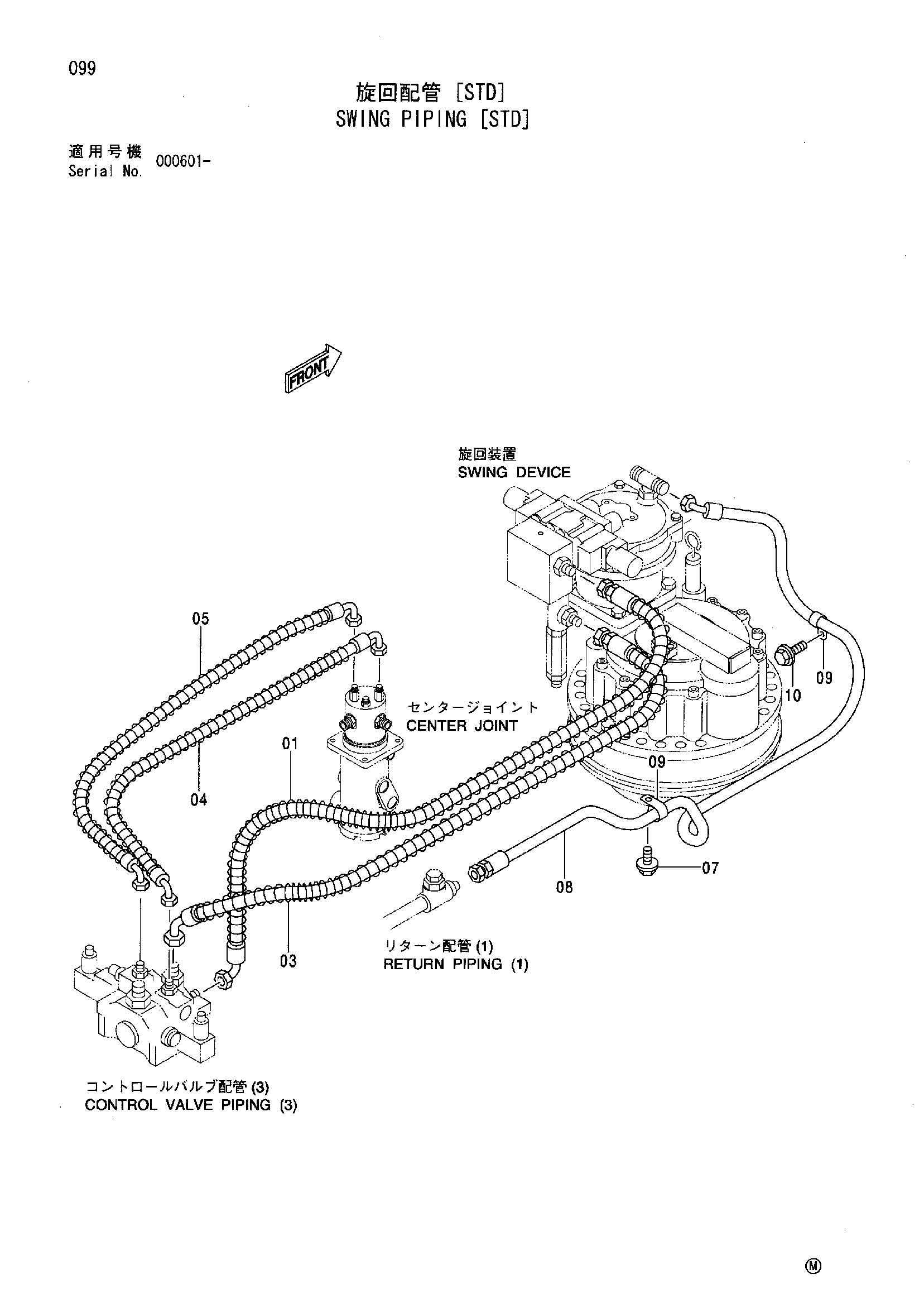

Заводская схема «Поворот трубопроводы [STD]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4371238	Шланг	1
03	4381328	Шланг	1
04	4371235	Шланг	1
05	4371236	Шланг	1
07	J011045	Болт с шайбой	1
08	4371233	Шланг	1
09	4190274	Зажим	2
10	J011025	Болт с шайбой	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
