Подъём блокировка — HITACHI SCX700

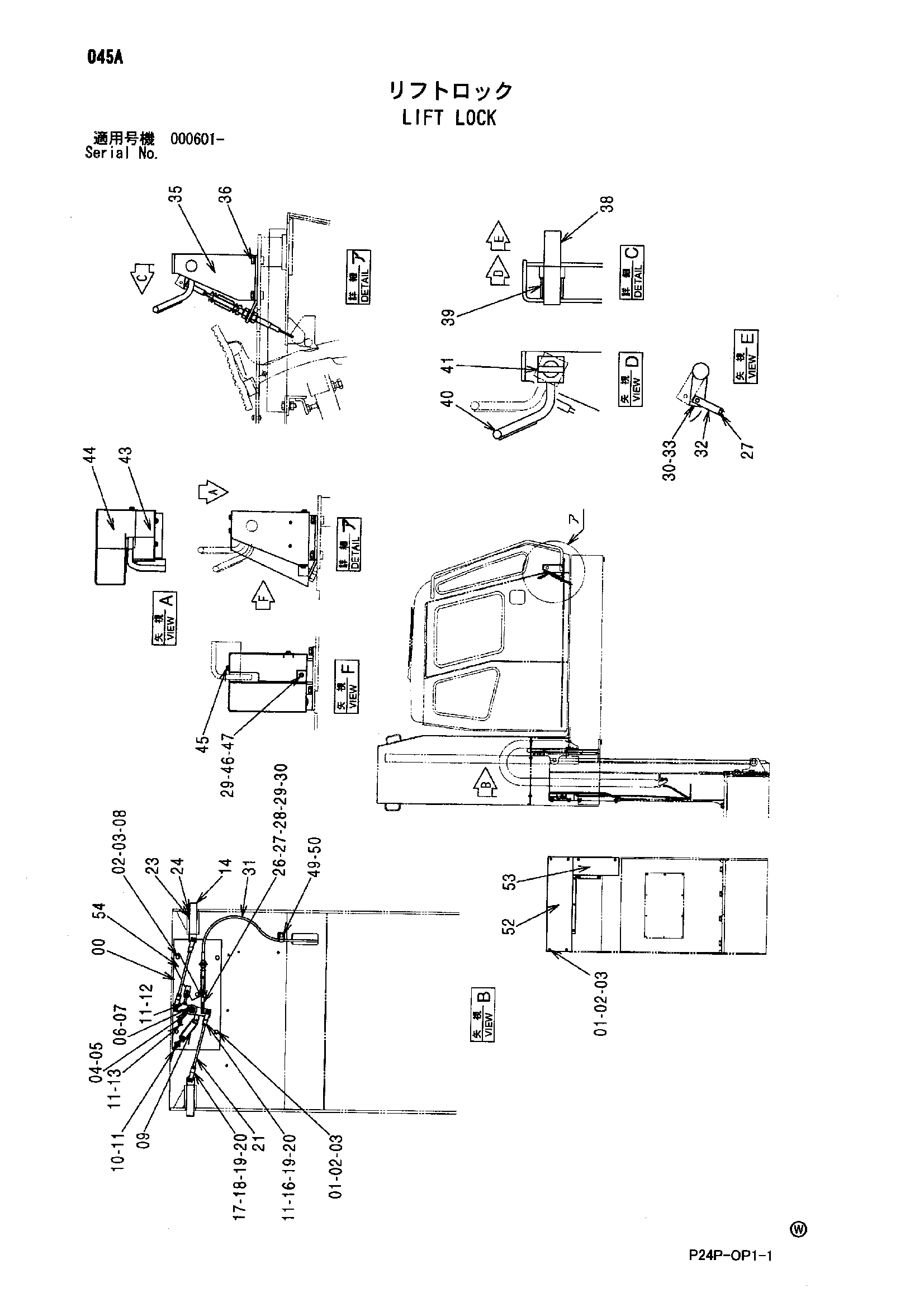

Заводская схема «Подъём блокировка» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8091996	Пластина	1
01	J901020	Болт	14
02	A590910	Пружинная шайба	16
03	A590110	Плоская шайба	16
04	9760710	Рычаг	1
05	4075781	Втулка	2
06	J217083	Шайба	1
07	M660010	U-образная гайка	1
08	J901025	Болт	2
09	4015245	Пружина растяжения	1
10	4165467	Шток	1
11	J950010	Гайка	6
12	M261065	Болт	1
13	J901035	Болт	1
14	4603597	Палец	2
16	4137311	Концевой вилка	2
17	4137323	Концевой вилка	2
18	J955010	Гайка L	2
19	A741026	Палец	4
20	A763016	Шплинт	4
21	4602162	Шток	2
23	4338534	Втулка	2
24	4347249	Пылезащитное уплотнение	2
26	4331750	Концевой вилка	1
27	M500605	Гайка	2
28	4331752	Палец	1
29	A590106	Плоская шайба	8
30	A761610	Шплинт	3
31	4602163	Трос управления	1
32	M980642	Концевой вилка	1
33	A740616	Палец	1
35	7037327	Кронштейн рычаг	1
36	J271025	Болт с шайбой	4
36A	J901025	Болт	1
36B	J222010	Шайба	1
38	9753541	Мост	1
39	4273939	Проставка	1
40	8077963	Рычаг блокировка	1
41	4116310	Пружинный штифт	1
43	8077889	Крышка	1
44	7037357	Крышка	1
45	J460625	Винт с шайбой	2
46	A590906	Пружинная шайба	6
47	M430616	Винт	6
49	J271020	Болт с шайбой	3
49A	J901020	Болт	1
49B	J222010	Шайба	1
50	4190271	Зажим	3
52	3098261	Крышка	1
53	8092025	Крышка	1
54	9760913	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
