Левый стойка (1) — HITACHI SCX700

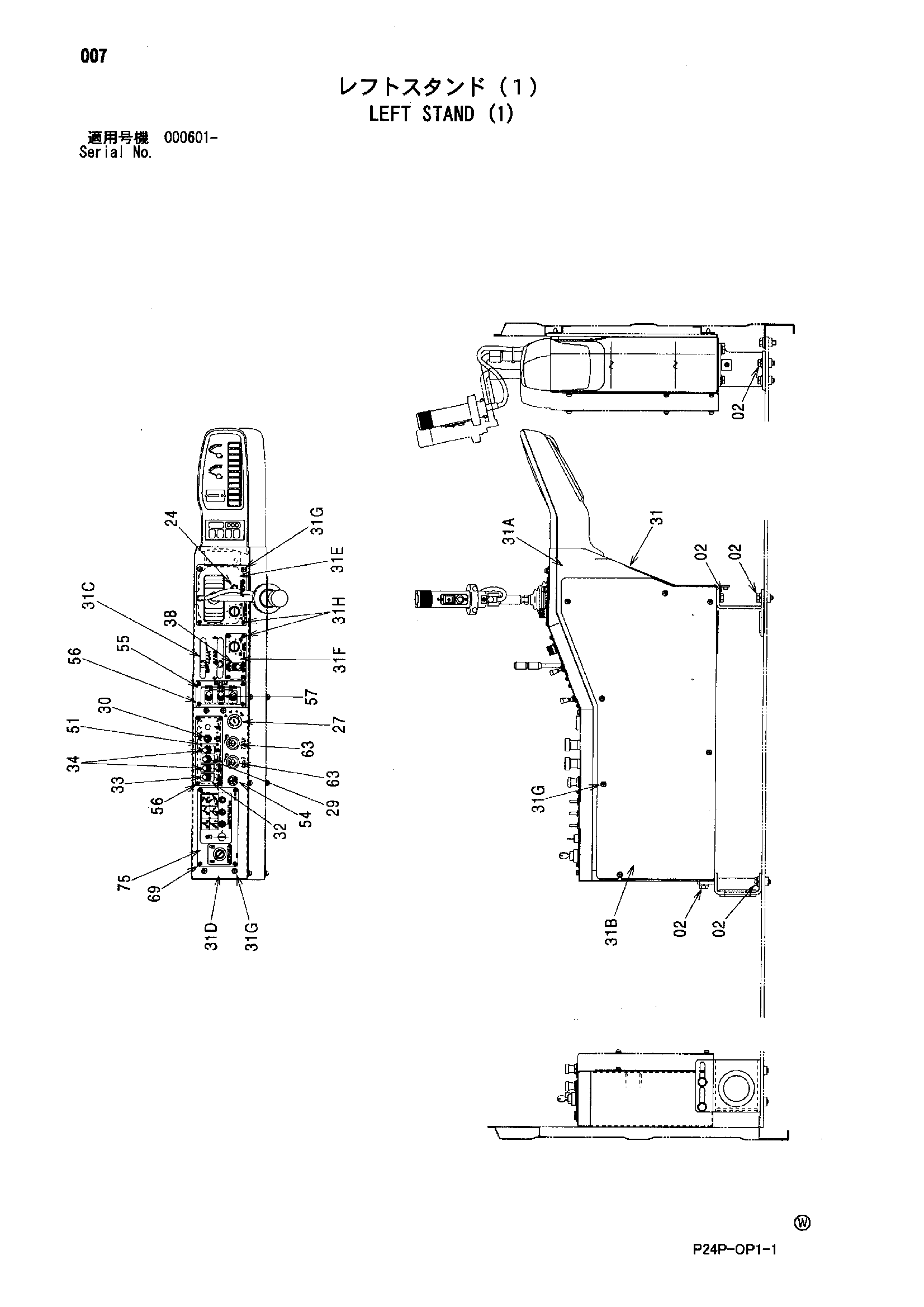

Заводская схема «Левый стойка (1)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 24 | 4388669 | Фонарь | 1 |
| 24A | 4324002 | Фонарь | 1 |
| 29 | 4383527 | Выключатель | 1 |
| 30 | 4372176 | Выключатель | 1 |
| 31 | 7044526 | Стойка L | 1 |
| 31A | 6018102 | Стойка L | 1 |
| 31B | 4371051 | Крышка | 1 |
| 31C | 6017448 | Панель LF | 1 |
| 31D | 6018103 | Панель LR | 1 |
| 31E | 3082693 | Крышка | 1 |
| 31F | 3082694 | Крышка | 1 |
| 31G | J680616 | Винт с шайбой | 13 |
| 31H | J680412 | Винт с шайбой | 6 |
| 32 | 2052251 | Крышка | 1 |
| 33 | 4443509 | Выключатель | 1 |
| 34 | 8068268 | Выключатель | 1 |
| 38 | 8072768 | Выключатель | 1 |
| 51 | 4370932 | Рукоятка | 1 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3076207 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 8 |
| 57 | 4372201 | Выключатель | 3 |
| 63 | 4239945 | Выключатель | 2 |
| 69 | J680412 | Винт с шайбой | 4 |
| 75 | 9163865 | Панель выключатель | 1 |
| 75A | 3080318 | Панель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
