Тормоз педаль (2) (третий барабан) — HITACHI SCX700

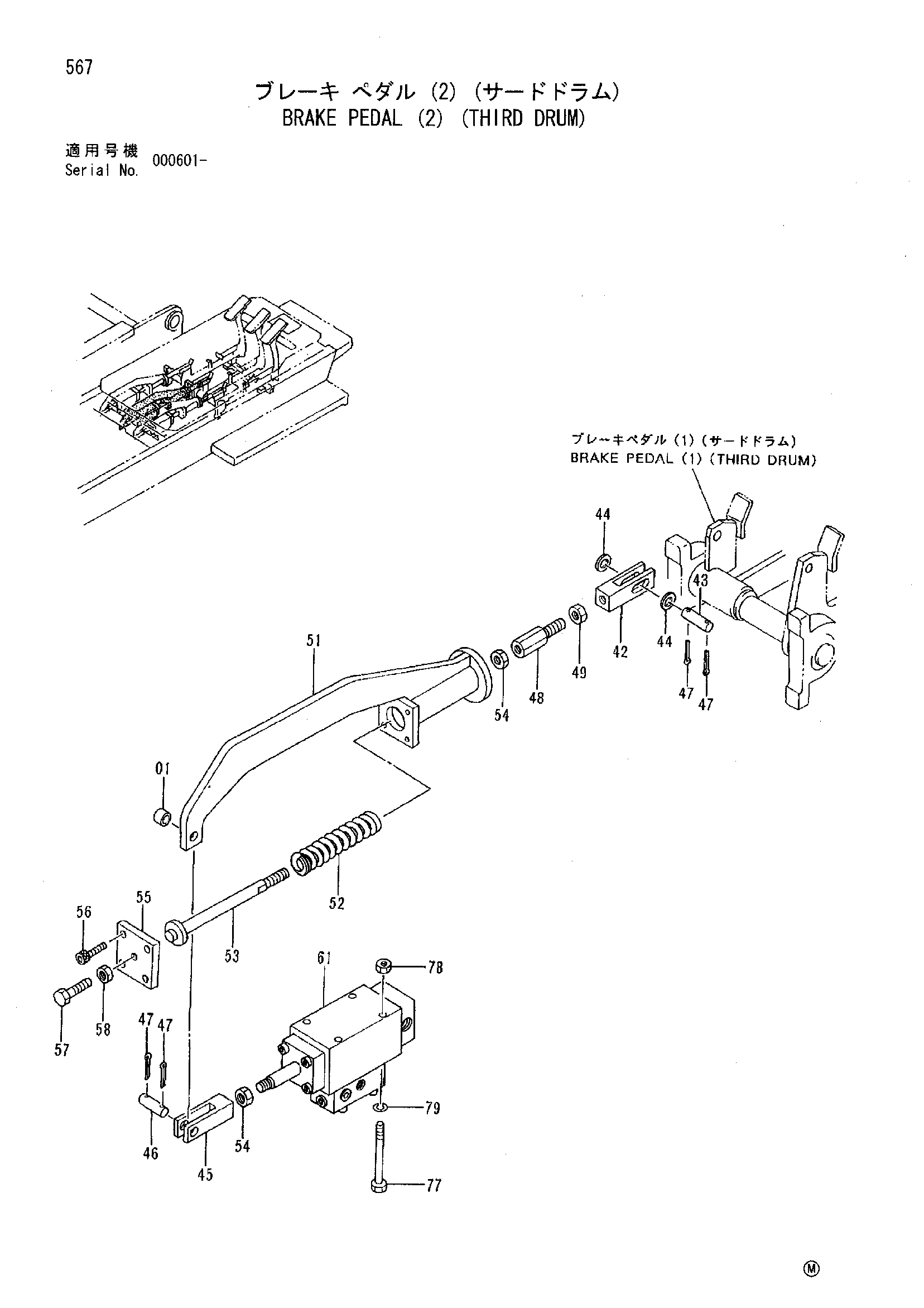

Заводская схема «Тормоз педаль (2) (третий барабан)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316918 | Втулка | 1 |
| 42 | 4338965 | Концевой вилка(левый) | 1 |
| 43 | 4083310 | Палец | 1 |
| 44 | A590114 | Плоская шайба | 2 |
| 45 | 4137317 | Концевой вилка(правый) | 1 |
| 46 | 4204682 | Палец | 1 |
| 47 | A764022 | Шплинт | 4 |
| 48 | 4317525 | Шток | 1 |
| 49 | J955014 | Гайка L | 1 |
| 51 | 8066776 | Рычаг | 1 |
| 52 | 4206004 | Пружина | 1 |
| 53 | 9741000 | Шток | 1 |
| 54 | J950014 | Гайка | 2 |
| 55 | 4318094 | Крышка | 1 |
| 56 | M340616 | Болт с внутренним шестигранником | 4 |
| 57 | M261250 | Болт | 1 |
| 58 | J950012 | Гайка | 1 |
| 61 | 4439533 | Боостер | 1 |
| 77 | J901002 | Болт | 4 |
| 78 | J950010 | Гайка | 4 |
| 79 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
