Опора радиатора — HITACHI SCX700

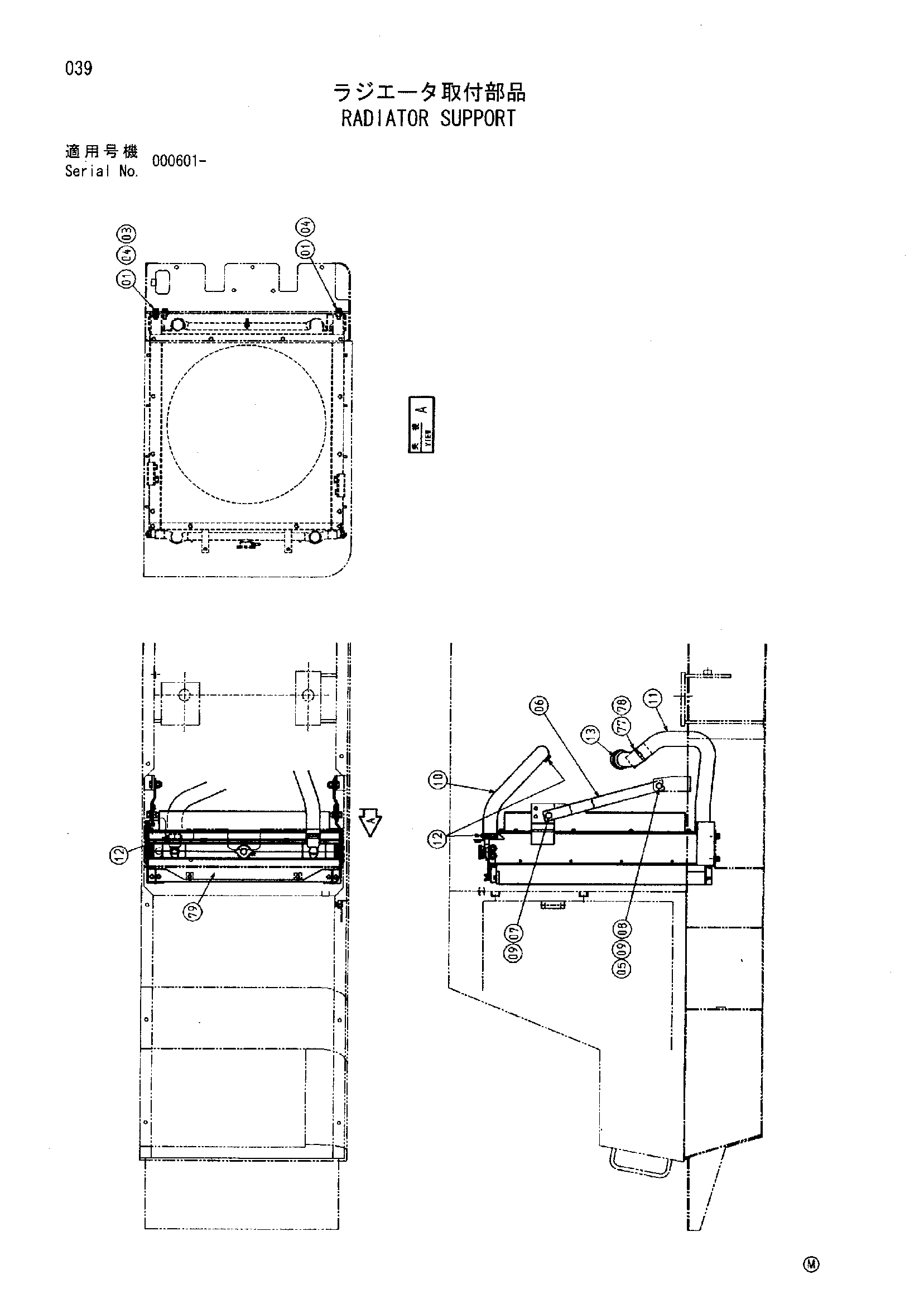

Заводская схема «Опора радиатора» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011240 | Болт с шайбой | 4 |
| 03 | J950012 | Гайка | 1 |
| 04 | J222012 | Шайба | 5 |
| 05 | J950016 | Гайка | 2 |
| 06 | 3095737 | Стойка | 2 |
| 07 | J091630 | Болт | 2 |
| 08 | J901640 | Болт | 2 |
| 09 | A590916 | Пружинная шайба | 4 |
| 10 | 3095703 | Водяной шланг | 1 |
| 11 | 3095694 | Водяной шланг | 1 |
| 12 | 4504198 | Хомут шланга | 3 |
| 13 | 4504491 | Хомут шланга | 1 |
| 77 | 4121859 | Ленточный зажим | 1 |
| 78 | 4346046 | Резиновая прокладка | 1 |
| 79 | 9759275 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
