Гидроцилиндр. масляный — HITACHI SCX700

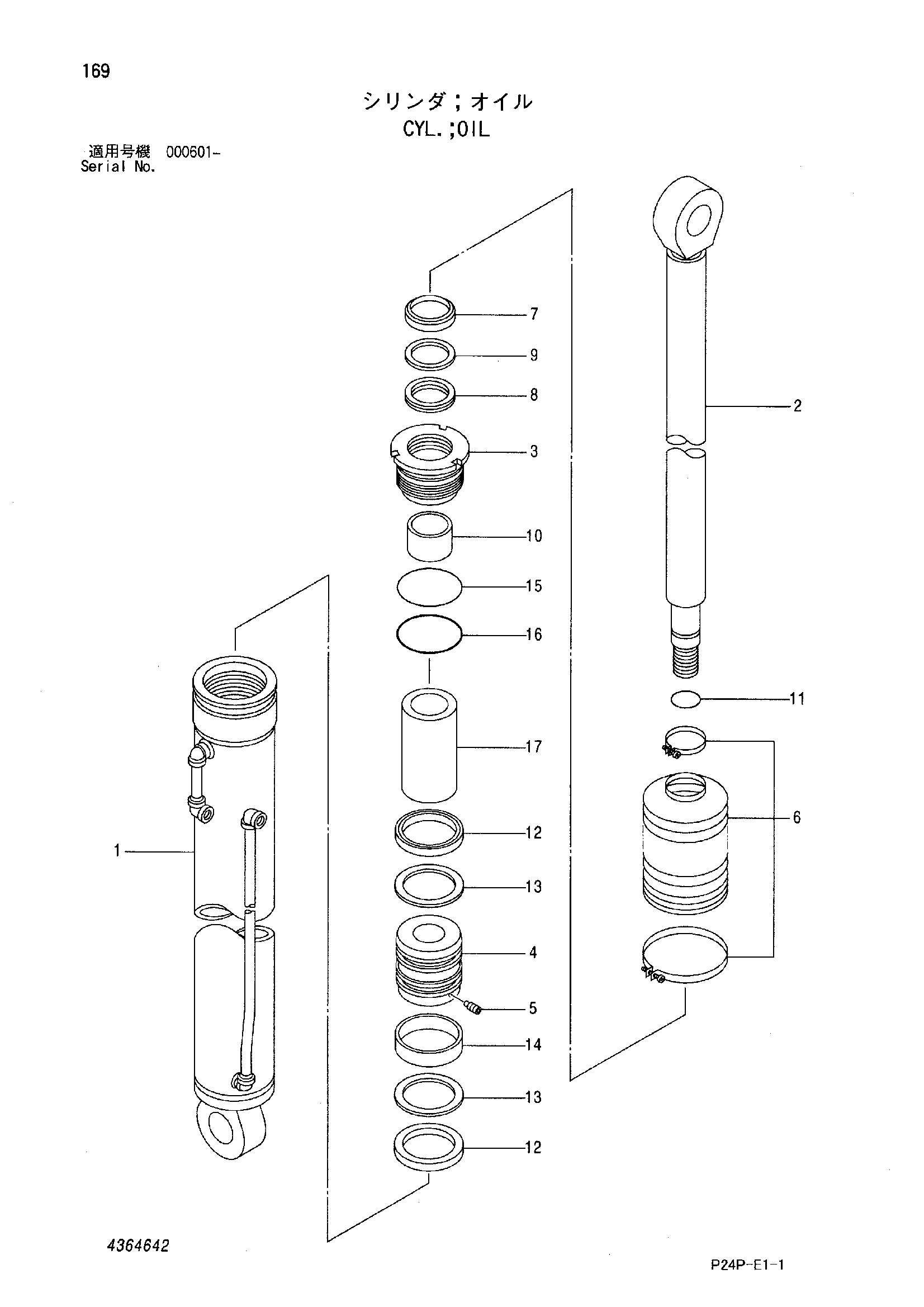

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4364642 | Гидроцилиндр. масляный | 1 | |
| 1 | 4391279 | Труба гидроцилиндра | 1 |
| 2 | 4391280 | Шток поршня | 1 |
| 3 | 4391281 | Крышка | 1 |
| 4 | 4391282 | Поршень | 1 |
| 5 | 4391283 | Установочный винт | 1 |
| 6 | 4391284 | Защитный чехол | 1 |
| 7 | 4391285 | Пылезащитное уплотнение | 1 |
| 8 | 4391286 | Манжета | 1 |
| 9 | 4391287 | Опорное кольцо | 1 |
| 10 | 4391288 | Втулка | 1 |
| 11 | 4140474 | Уплотнительное кольцо | 1 |
| 12 | 4391289 | Манжета | 2 |
| 13 | 4391290 | Опорное кольцо | 2 |
| 14 | 4391291 | Кольцо | 1 |
| 15 | A810135 | Уплотнительное кольцо | 1 |
| 16 | 4031027 | Уплотнительное кольцо | 1 |
| 17 | 4391292 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
