Башенный кран ропес — HITACHI SCX700

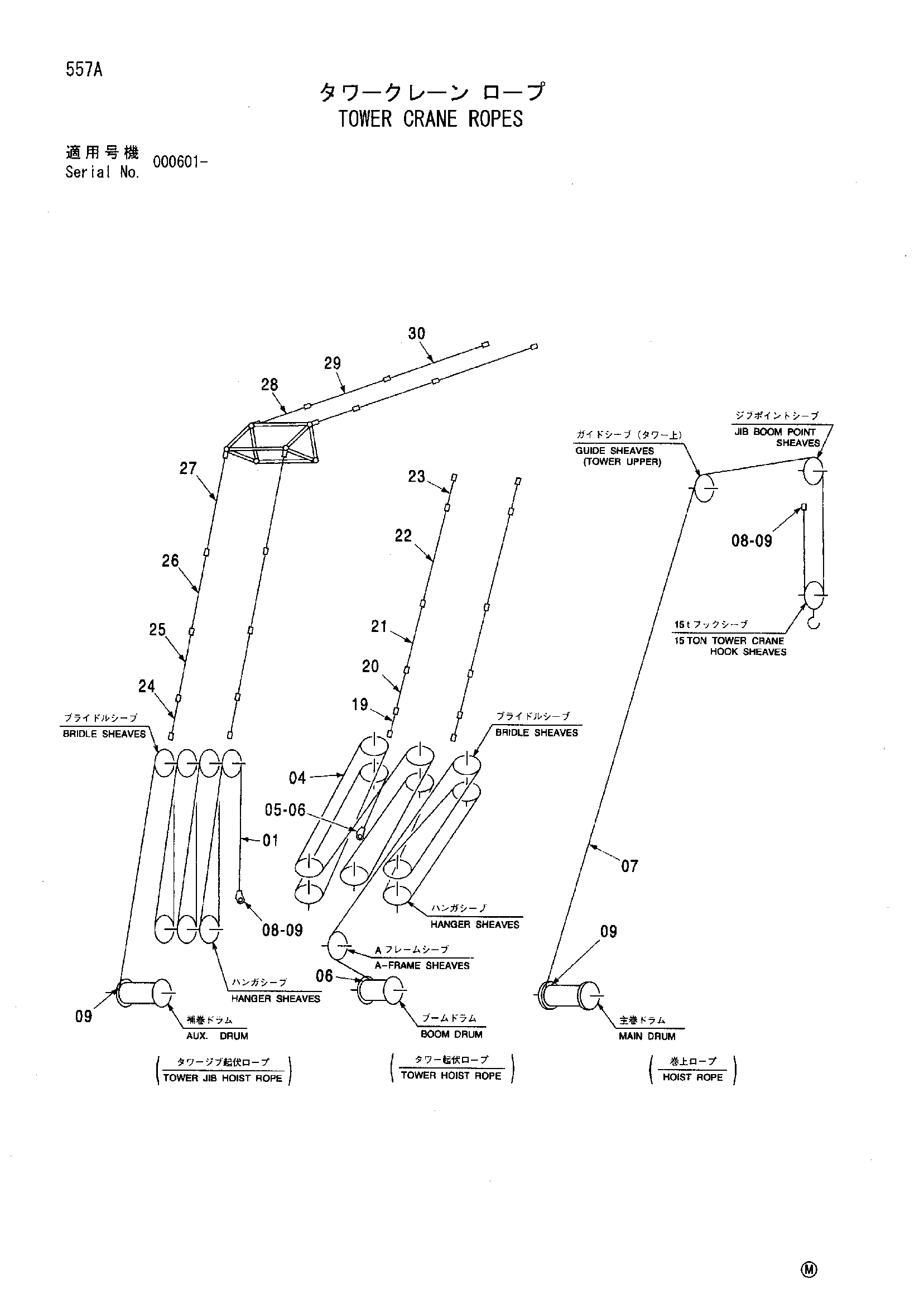

Заводская схема «Башенный кран ропес» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195326 | Канат провод | 1 |
| 04 | 4385409 | Канат провод | 1 |
| 05 | 94-2905 | Зажим провод | 1 |
| 06 | 4340391 | Ведге | 2 |
| 07 | 4380470 | Канат провод | 1 |
| 08 | 94-2907 | Зажим канат | 2 |
| 09 | 4340392 | Ведге | 4 |
| 19 | 9069125 | Канат подвесной 1.5M в сборе | 2 |
| 19-1 | 8030071 | Канат подвесной | 1 |
| 19-2 | 4062839 | Палец | 1 |
| 19-3 | A761000 | Шплинт | 1 |
| 20 | 9053896 | Канат подвесной 3M в сборе | 2 |
| 20-1 | 8024699 | Канат подвесной | 1 |
| 20-2 | 4062839 | Палец | 1 |
| 20-3 | A761000 | Шплинт | 1 |
| 21 | 9053897 | Канат подвесной 6M в сборе | 4 |
| 21-1 | 8024700 | Канат подвесной | 1 |
| 21-2 | 4062839 | Палец | 1 |
| 21-3 | A761000 | Шплинт | 1 |
| 22 | 9053898 | Канат подвесной 9M в сборе | 4 |
| 22-1 | 8024701 | Канат подвесной | 1 |
| 22-2 | 4062839 | Палец | 1 |
| 22-3 | A761000 | Шплинт | 1 |
| 23 | 9161130 | Канат подвесной 2.5M в сборе | 2 |
| 23-1 | 8026547 | Канат подвесной | 1 |
| 23-2 | 4062839 | Палец | 1 |
| 23-3 | A761000 | Шплинт | 1 |
| 24 | 9054415 | Канат подвесной 3M в сборе | 2 |
| 24-1 | 8020985 | Канат подвесной | 1 |
| 24-2 | 431756 | Палец | 1 |
| 24-3 | A761080 | Шплинт | 1 |
| 25 | 9054416 | Канат подвесной 6M в сборе | 2 |
| 25-1 | 8020986 | Канат подвесной | 1 |
| 25-2 | 431756 | Палец | 1 |
| 25-3 | A761080 | Шплинт | 1 |
| 26 | 9054417 | Канат подвесной 9M в сборе | 2 |
| 26-1 | 8020987 | Канат подвесной | 1 |
| 26-2 | 431756 | Палец | 1 |
| 26-3 | A761080 | Шплинт | 1 |
| 27 | 9161131 | Канат подвесной136.5масс'й | 2 |
| 27-1 | 8068395 | Канат подвесной | 1 |
| 27-2 | 431756 | Палец | 1 |
| 27-3 | A761080 | Шплинт | 1 |
| 28 | 9076517 | Канат подвесной 3M в сборе | 4 |
| 28-1 | 8030392 | Канат подвесной | 1 |
| 28-2 | 432992 | Мост | 1 |
| 28-3 | A761063 | Шплинт | 1 |
| 29 | 9076518 | Канат подвесной 6M в сборе | 2 |
| 29-1 | 8030393 | Канат подвесной | 1 |
| 29-2 | 432992 | Мост | 1 |
| 29-3 | A761063 | Шплинт | 1 |
| 30 | 9161132 | Канат подвесной19.2M в сборе | 2 |
| 30-1 | 8069076 | Канат подвесной | 1 |
| 30-2 | 432992 | Мост | 1 |
| 30-3 | A761063 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
