Поручень, ступень — HITACHI SCX700

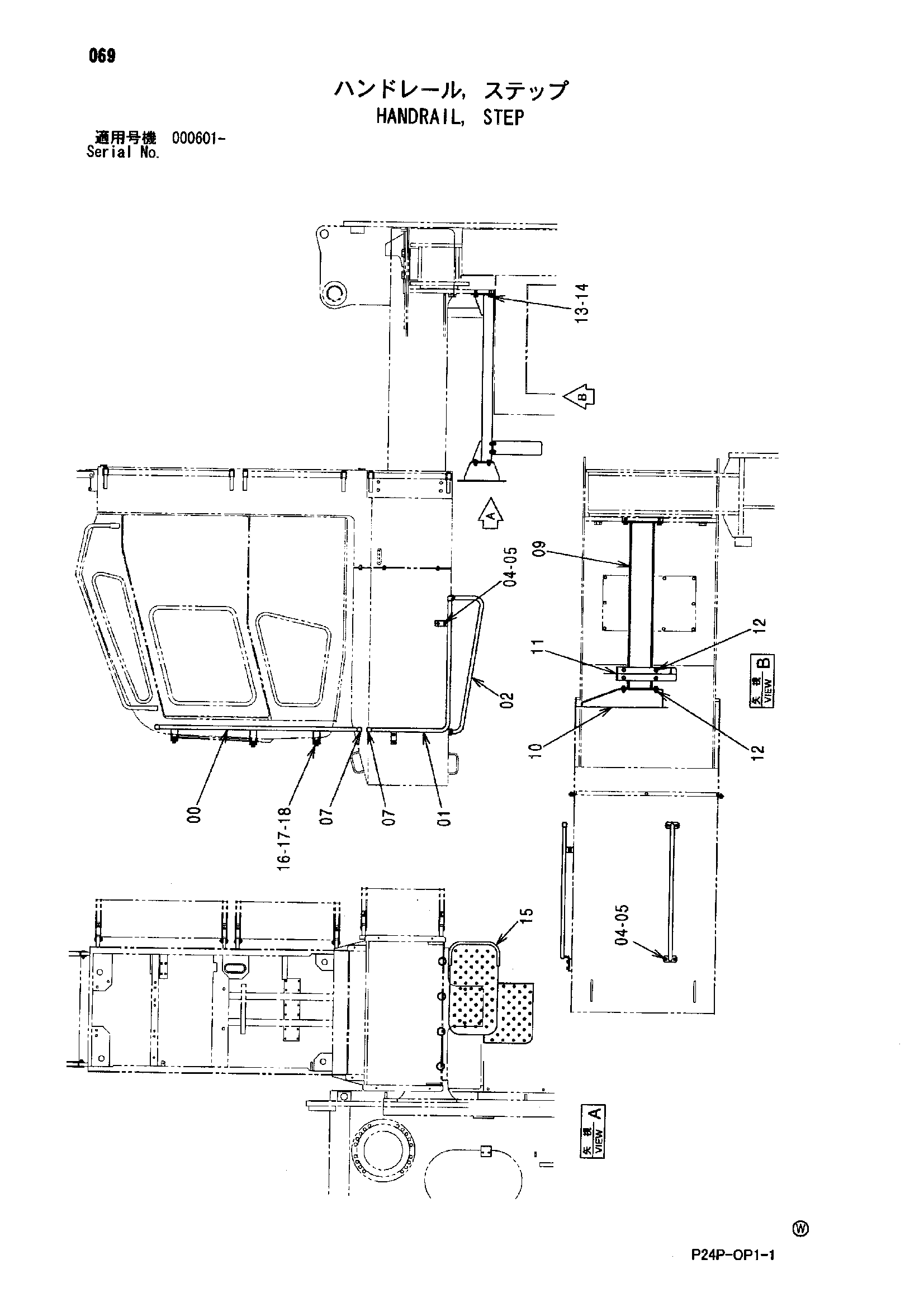

Заводская схема «Поручень, ступень» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092064 | Поручень | 1 |
| 01 | 8092062 | Поручень | 1 |
| 02 | 8092063 | Поручень | 1 |
| 04 | 4383956 | Болт | 8 |
| 05 | 4225468 | Пружинная шайба | 8 |
| 07 | 4094101 | Колпачок | 4 |
| 09 | 8091986 | Кронштейн | 1 |
| 10 | 7044312 | Ступень | 1 |
| 11 | 8092080 | Ступень | 1 |
| 12 | J271235 | Болт с шайбой | 8 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J921640 | Болт | 4 |
| 14 | A590916 | Пружинная шайба | 4 |
| 15 | 4602619 | Манжета | 1 |
| 16 | 4357359 | Болт | 3 |
| 17 | 4298759 | Пружинная шайба | 3 |
| 18 | 4291332 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
