Провод жгут проводов [STD] — HITACHI SCX700
Заводская схема «Провод жгут проводов [STD]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

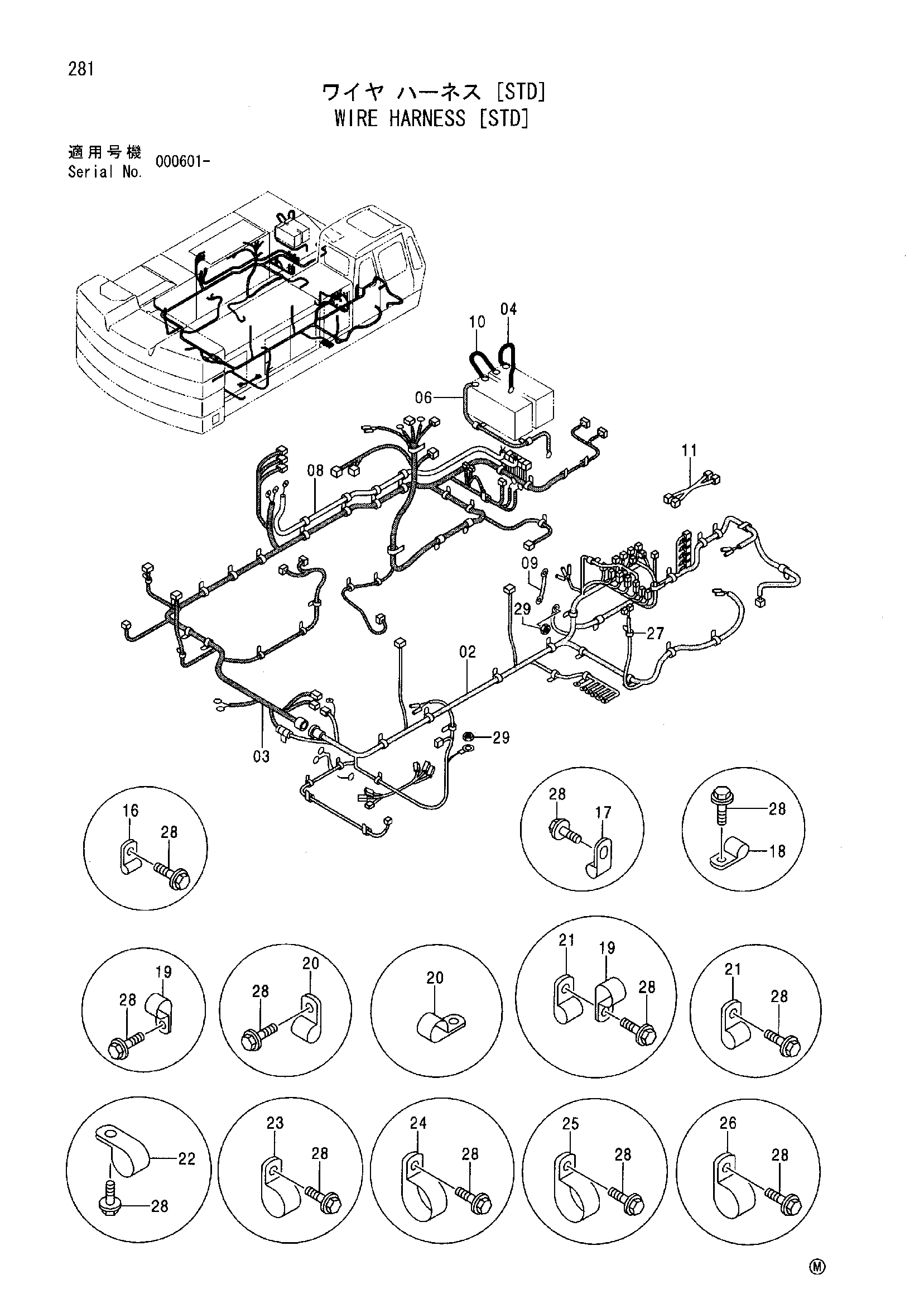

![Схема Провод жгут проводов [STD] HITACHI SCX700](/catalog-drawings/32/326f7e27-ed15-46fc-ab64-4d954c86b8c0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 0004626 | Жгут проводов | 1 |
| 03 | 1030730 | Жгут проводов | 1 |
| 04 | 4342911 | Жгут проводов | 1 |
| 06 | 4368392 | Жгут проводов | 1 |
| 08 | 4483575 | Жгут проводов | 1 |
| 09 | 4343374 | Жгут проводов | 1 |
| 10 | 4389762 | Жгут проводов | 1 |
| 11 | 4387368 | Жгут проводов | 1 |
| 16 | 4190261 | Зажим | 20 |
| 17 | 4190275 | Зажим | 4 |
| 18 | 4190273 | Зажим | 5 |
| 19 | 4190274 | Зажим | 16 |
| 20 | 4190263 | Зажим | 7 |
| 21 | 4192035 | Зажим | 8 |
| 22 | 4190264 | Зажим | 6 |
| 23 | 4190291 | Зажим | 1 |
| 24 | 4190265 | Зажим | 1 |
| 25 | 4190273 | Зажим | 2 |
| 26 | 4193848 | Зажим | 4 |
| 27 | 4055311 | Ленточный зажим | 20 |
| 28 | J011022 | Болт с шайбой | 67 |
| 29 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
