Подъём устройство — HITACHI SCX700

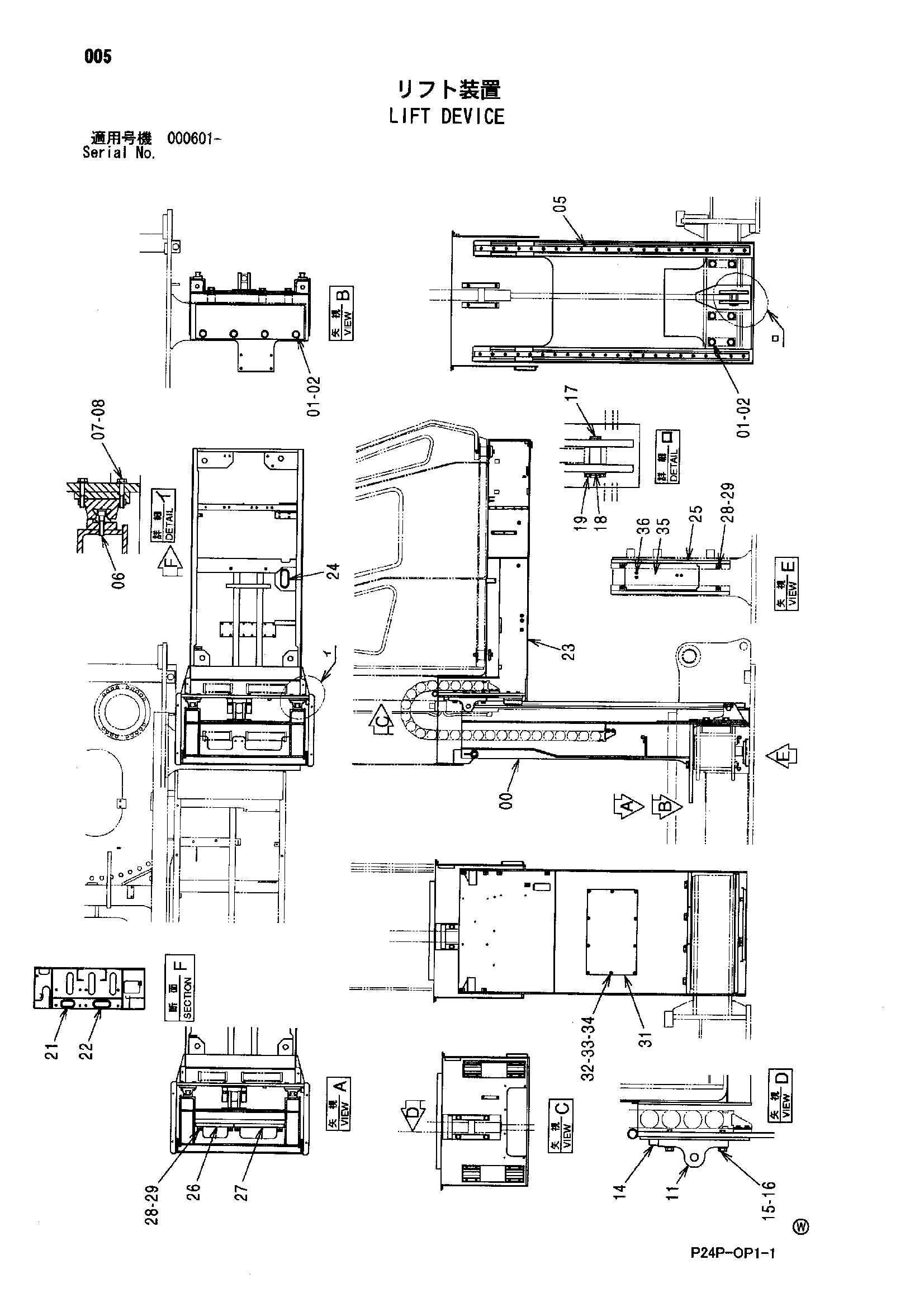

Заводская схема «Подъём устройство» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008867 | Башенный | 1 |
| 01 | J833090 | Болт | 10 |
| 02 | J222030 | Шайба | 10 |
| 05 | 4601883 | Направляющая | 1 |
| 06 | J781250 | Болт с внутренним шестигранником | 44 |
| 07 | J921265 | Болт | 16 |
| 08 | J254012 | Шайба | 16 |
| 11 | 4601407 | Кронштейн | 2 |
| 14 | 4601891 | Пластина схеар | 1 |
| 15 | J922080 | Болт | 4 |
| 16 | J222020 | Шайба | 4 |
| 17 | 4601921 | Палец | 1 |
| 18 | X4245 | Стопорная пластина | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4213559 | Резиновая втулка | 1 |
| 22 | 4213560 | Резиновая втулка | 1 |
| 23 | 5008871 | Платформа кабина | 1 |
| 24 | 4270921 | Резиновая втулка | 1 |
| 25 | 9760705 | Направляющая | 2 |
| 26 | 9760706 | Направляющая | 1 |
| 27 | 9760707 | Направляющая | 1 |
| 28 | J901020 | Болт | 12 |
| 29 | A590910 | Пружинная шайба | 12 |
| 31 | 4604027 | Крышка | 1 |
| 32 | J901020 | Болт | 10 |
| 33 | A590910 | Пружинная шайба | 10 |
| 34 | A590110 | Плоская шайба | 10 |
| 35 | 8097680 | Крышка | 1 |
| 36 | J271050 | Болт с шайбой | 4 |
| 36A | J901050 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
