Электромагнитный клапан — HITACHI SCX700

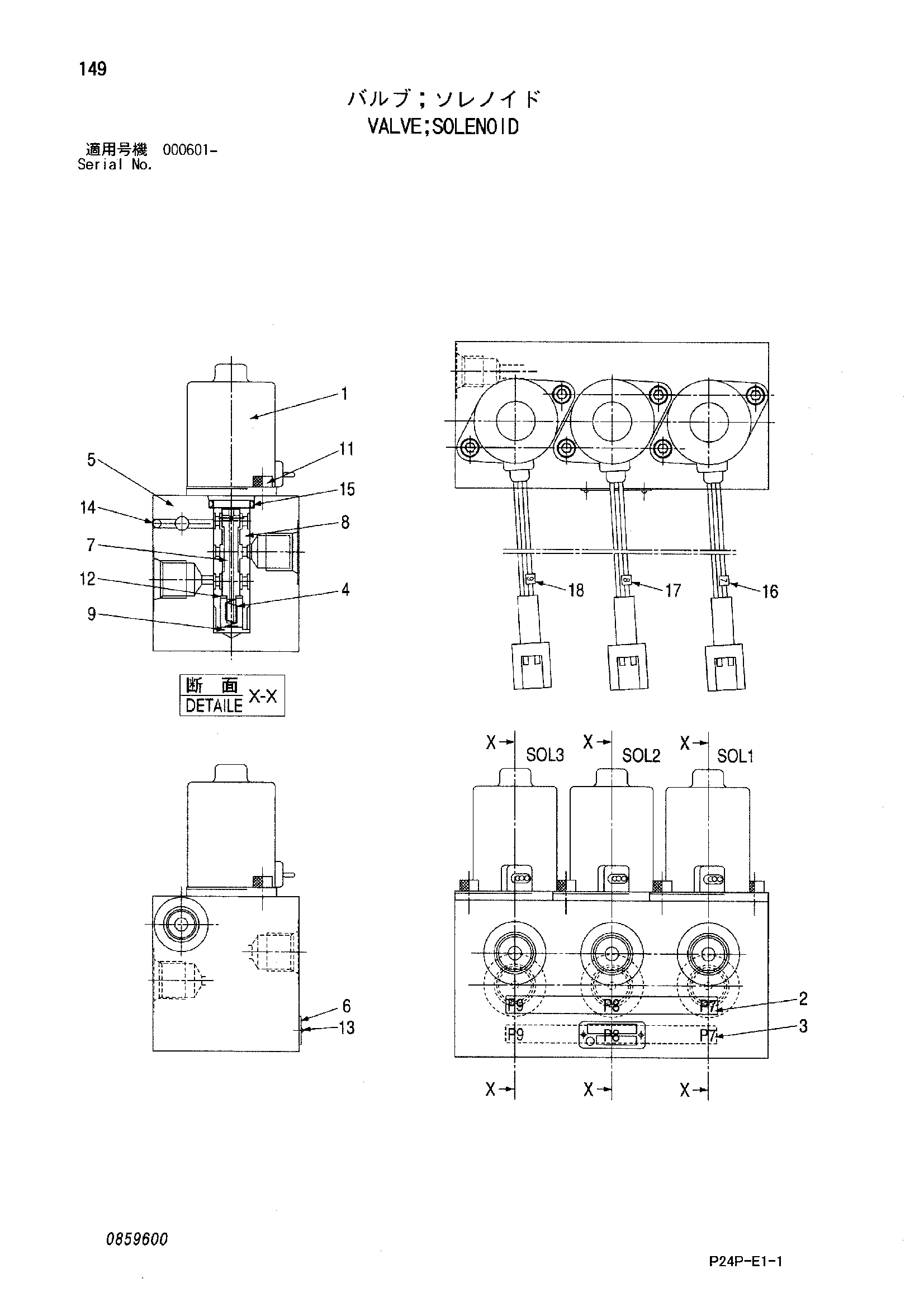

Заводская схема «Электромагнитный клапан» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4357302 | Электромагнитный клапан | 1 | |
| 1 | 0624901 | Соленоид | 3 |
| 2 | 0859601 | Уплотнение | 1 |
| 3 | 0859602 | Уплотнение | 1 |
| 4 | 0625203 | Пружина | 3 |
| 5 | 0859603 | Корпус | 1 |
| 6 | 0420504 | Информационная табличка | 1 |
| 7 | 0625205 | Золотник | 3 |
| 8 | 0625206 | Втулка | 3 |
| 9 | 0625207 | Ограничитель | 3 |
| 11 | 0624906 | Болт с шайбой | 6 |
| 12 | 0228707 | Плоская шайба | 3 |
| 13 | 0208717 | Приводной винт | 2 |
| 14 | 4179573 | Стальной шарик | 3 |
| 15 | 0624908 | Уплотнительное кольцо | 3 |
| 16 | 0859604 | Лента | 1 |
| 17 | 0859605 | Лента | 1 |
| 18 | 0859606 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
