Воике сигнализация устройство [STD] — HITACHI SCX700
Заводская схема «Воике сигнализация устройство [STD]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

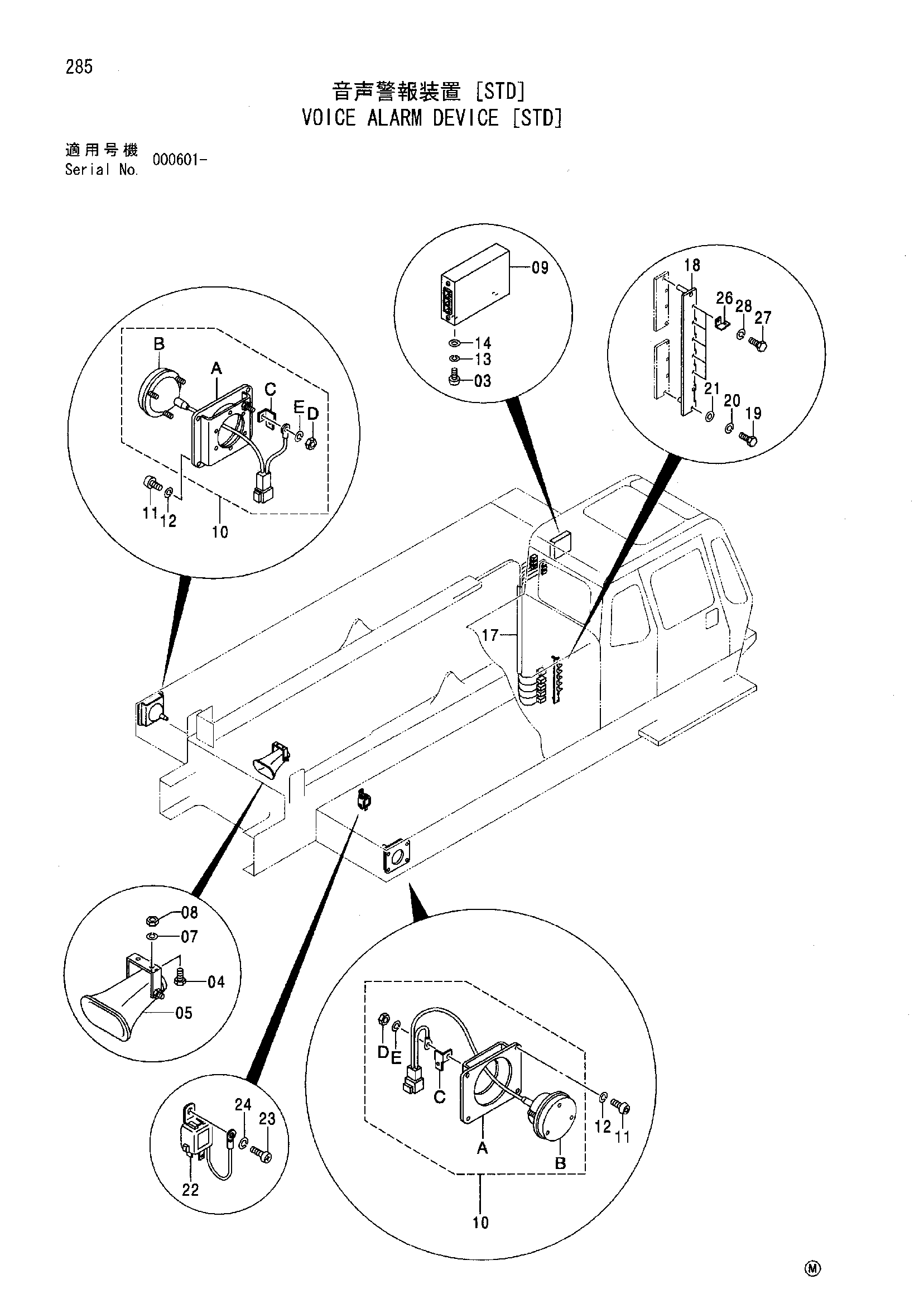

![Схема Воике сигнализация устройство [STD] HITACHI SCX700](/catalog-drawings/7f/7f047502-e55c-4d62-b36f-3f469e90243c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J850816 | Винт | 4 |
| 04 | J900825 | Болт | 2 |
| 05 | 4470519 | Динамик | 1 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | M500807 | Гайка | 2 |
| 09 | 4465376 | Блок | 1 |
| 10 | 7029095 | Фонарь боковой в сборе | 2 |
| 10A | 8060052 | Крышка | 1 |
| 10B | 4020829 | Фонарь | 1 |
| 10C | 4336874 | Кронштейн | 1 |
| 10D | M500605 | Гайка | 1 |
| 10E | A590906 | Пружинная шайба | 1 |
| 11 | 4327727 | Болт | 8 |
| 12 | A590906 | Пружинная шайба | 8 |
| 13 | J251008 | Пружинная шайба | 4 |
| 14 | J250008 | Плоская шайба | 4 |
| 17 | 2047942 | Жгут проводов | 1 |
| 18 | 9748726 | Кронштейн | 1 |
| 19 | J900660 | Болт | 2 |
| 20 | A590906 | Пружинная шайба | 2 |
| 21 | A590106 | Плоская шайба | 2 |
| 22 | 4175981 | Фласхер | 1 |
| 23 | M430610 | Винт | 1 |
| 24 | A590906 | Пружинная шайба | 1 |
| 26 | 4252767 | Кронштейн | 5 |
| 27 | J900610 | Болт | 5 |
| 28 | A590906 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
