Электромагнитный клапан — HITACHI SCX700

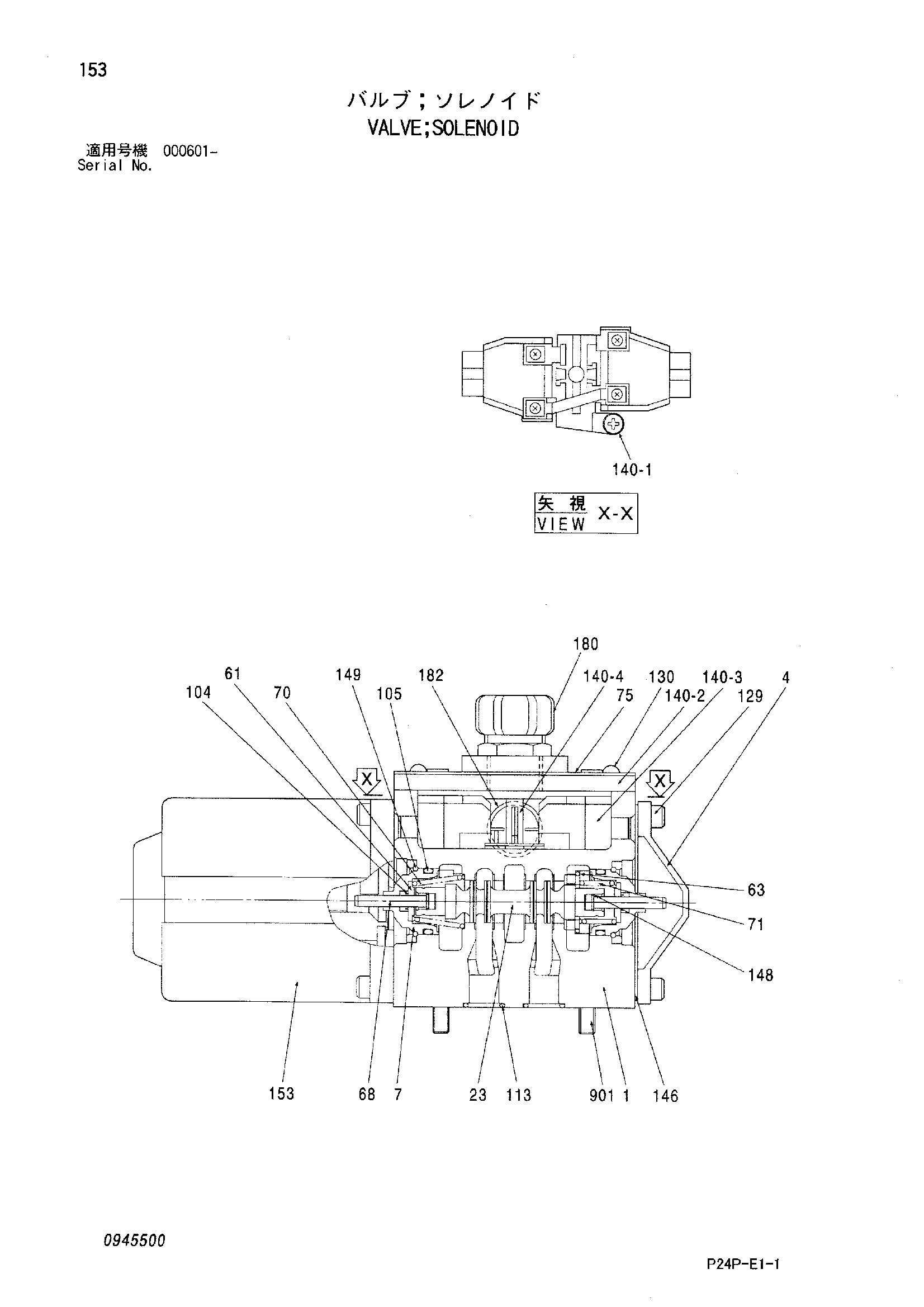

Заводская схема «Электромагнитный клапан» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4361100 | Электромагнитный клапан | 1 | |
| 70 | 0945501 | Пружина | 1 |
| 71 | 0945502 | Пружина | 1 |
| 104 | 0945503 | U-образная манжета | 2 |
| 105 | 985099 | Уплотнительное кольцо | 2 |
| 113 | 0945504 | Уплотнительное кольцо | 5 |
| 129 | 0667626 | Болт с внутренним шестигранником | 4 |
| 130 | 0945505 | Винт | 4 |
| 140 | 0945506 | Клемма | 1 |
| 153 | 0945507 | Соленоид | 1 |
| 901 | M340650 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
