Радиатор — HITACHI SCX700

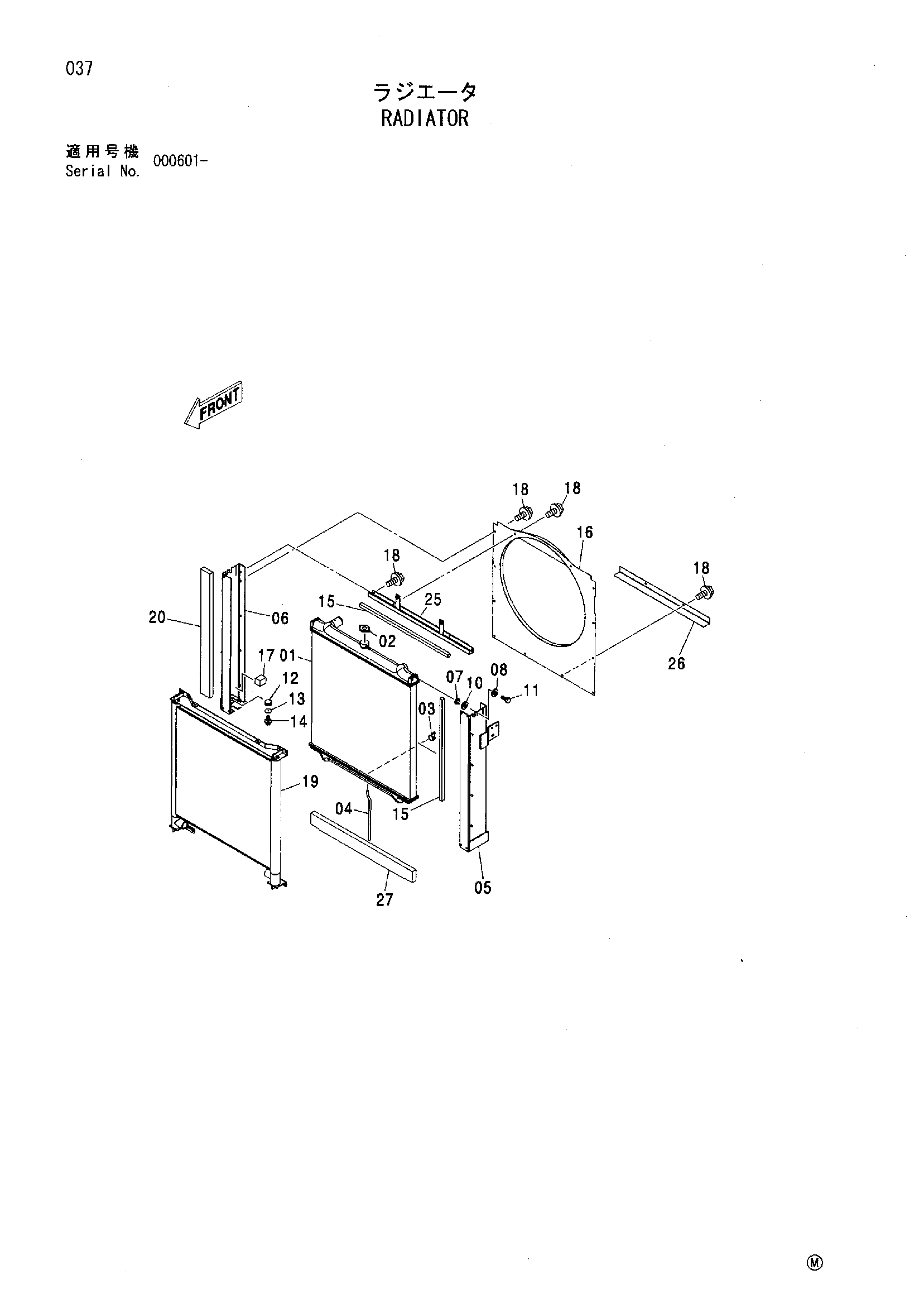

Заводская схема «Радиатор» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4471827 | Радиатор в сборе | 1 | |
| 01 | 4603028 | Коре радиатор | 1 |
| 02 | 4438117 | Колпачок | 1 |
| 03 | 4454090 | Пробка дренажный | 1 |
| 04 | 4454091 | Шланг | 1 |
| 05 | 4454092 | Кронштейн | 1 |
| 06 | 4603045 | Кронштейн | 1 |
| 07 | 4454094 | Втулка | 4 |
| 08 | 4454095 | Резиновая прокладка | 4 |
| 10 | 4454095 | Резиновая прокладка | 4 |
| 11 | J020825 | Болт | 4 |
| 12 | 4454099 | Резиновая прокладка | 2 |
| 13 | 4454100 | Шайба | 2 |
| 14 | J020612 | Болт | 2 |
| 15 | 4479136 | Манжета | 4 |
| 16 | 4603050 | Направляющая вентилятор | 1 |
| 17 | 4454103 | Манжета | 2 |
| 18 | J020816 | Болт | 27 |
| 19 | 4459211 | Масляный радиатор | 1 |
| 20 | 4603052 | Манжета | 2 |
| 25 | 4454108 | Кронштейн | 1 |
| 26 | 4454109 | Пластина | 1 |
| 27 | 4454110 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
