Гусёк стрелы маст — HITACHI SCX700

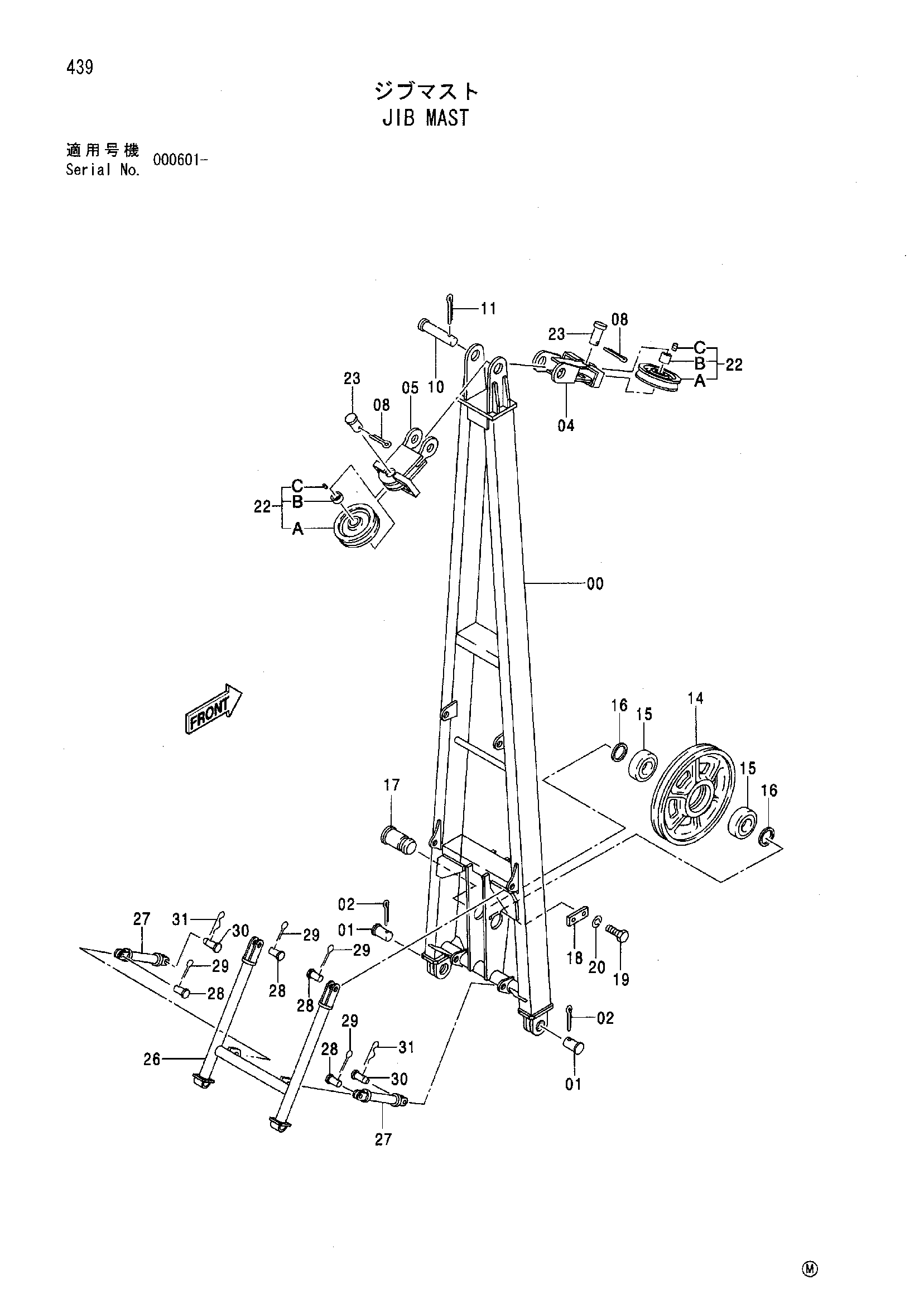

Заводская схема «Гусёк стрелы маст» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031417 | Маст гусёк стрелы | 1 |
| 01 | 4032075 | Палец | 2 |
| 02 | A761000 | Шплинт | 2 |
| 04 | 8030314 | Подвес | 1 |
| 05 | 8079684 | Подвес | 1 |
| 08 | A761000 | Шплинт | 2 |
| 10 | 4163154 | Палец | 1 |
| 11 | A761000 | Шплинт | 1 |
| 14 | 3044622 | Канатный блок | 1 |
| 15 | 4042734 | Шариковый подшипник | 2 |
| 16 | 4026536 | Проставка | 2 |
| 17 | 4408151 | Палец | 1 |
| 18 | X4247 | Стопорная пластина | 1 |
| 19 | J901625 | Болт | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 22 | 9008802 | Канатный блок в сборе | 2 |
| 22A | 4117769 | Канатный блок | 1 |
| 22B | X4370 | Втулка | 1 |
| 22C | M450406 | Установочный винт | 1 |
| 23 | 4194593 | Палец | 2 |
| 26 | 8065468 | Ограничитель | 1 |
| 27 | 9746279 | Стойка | 2 |
| 28 | 4345343 | Палец | 4 |
| 29 | A768045 | Шплинт | 4 |
| 30 | 4347121 | Палец | 2 |
| 31 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
