Гусёк стрелы вставка 4.5M — HITACHI SCX700

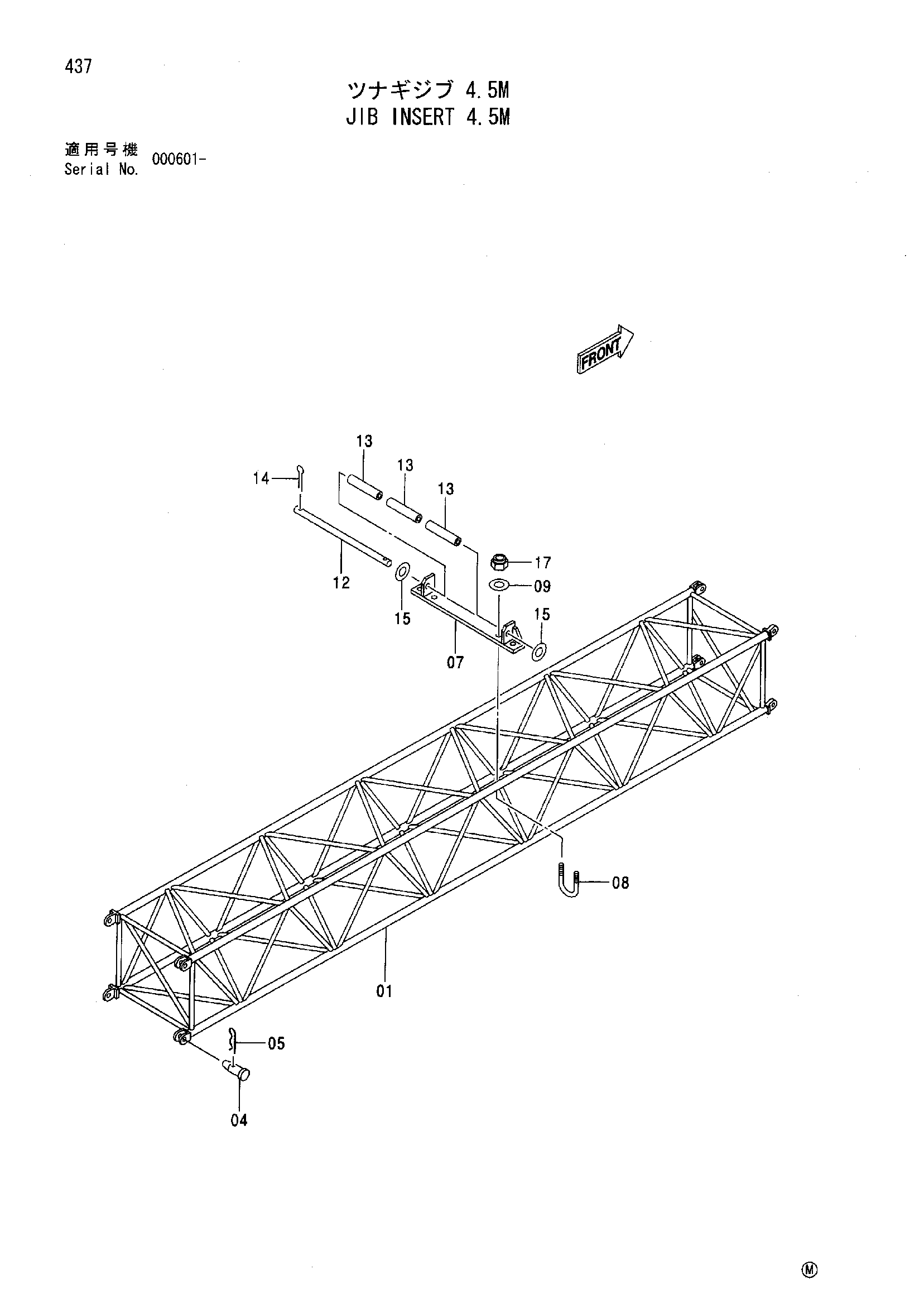

Заводская схема «Гусёк стрелы вставка 4.5M» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9058354 | Гусёк стрелы вставка 4.5M | 1 | |
| 01 | 7015066 | Гусёк стрелы вставка | 1 |
| 04 | 4046467 | Палец | 4 |
| 05 | 414322 | Стопорный палец | 4 |
| 07 | 8041307 | Кронштейн | 1 |
| 08 | 4026537 | U-образный болт | 2 |
| 09 | A590110 | Плоская шайба | 4 |
| 12 | 4216963 | Палец | 1 |
| 13 | 4218897 | Проставка | 3 |
| 14 | A765028 | Шплинт | 2 |
| 15 | A590120 | Плоская шайба | 2 |
| 17 | 4045246 | U-образная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
