Бридле (башенный гусёк стрелы) — HITACHI SCX700

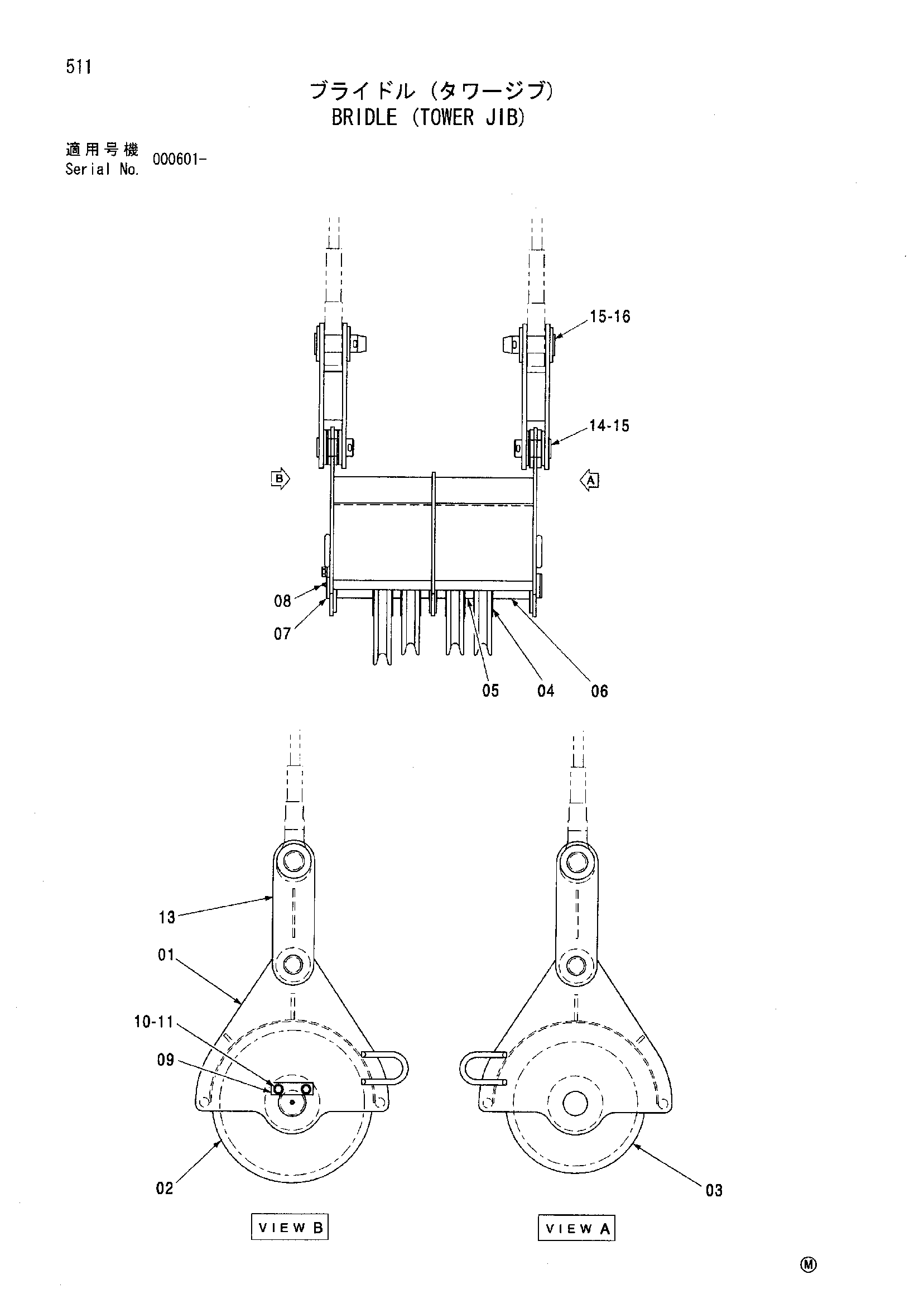

Заводская схема «Бридле (башенный гусёк стрелы)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9159840 | Бридле в сборе | 1 | |
| 01 | 6014573 | Бридле | 1 |
| 02 | 3051131 | Канатный блок | 1 |
| 03 | 3025094 | Канатный блок | 3 |
| 04 | 4137656 | Роликовый подшипник | 4 |
| 05 | 4338490 | Проставка | 4 |
| 06 | 4338491 | Проставка | 2 |
| 07 | 3069927 | Мост | 1 |
| 08 | J75481 | Пресс-маслёнка | 1 |
| 09 | X4247 | Стопорная пластина | 1 |
| 10 | J901630 | Болт | 2 |
| 11 | A590916 | Пружинная шайба | 2 |
| 13 | 9747956 | Тяга | 2 |
| 14 | 445532 | Палец | 2 |
| 15 | A761080 | Шплинт | 4 |
| 16 | 431756 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
