Крышка (5) — HITACHI SCX700

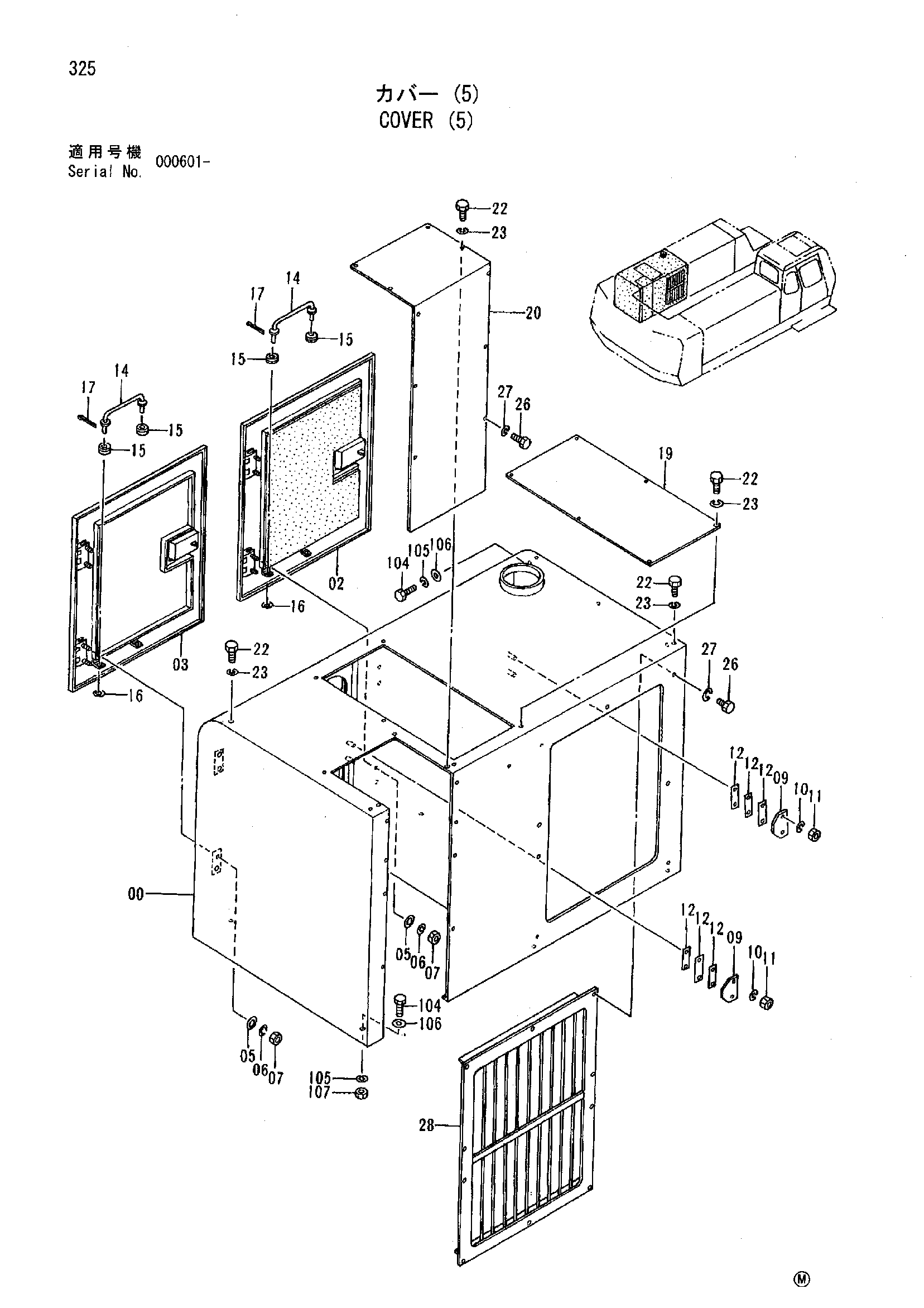

Заводская схема «Крышка (5)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005034 | Крышка | 1 |
| 02 | 7031917 | Дверь | 1 |
| 03 | 7031916 | Дверь | 1 |
| 05 | A590110 | Плоская шайба | 8 |
| 06 | A590910 | Пружинная шайба | 8 |
| 07 | J950010 | Гайка | 8 |
| 09 | 4330980 | Замок | 2 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | J950010 | Гайка | 4 |
| 12 | 4330984 | Регулировочная шайба 1.0 | 3 |
| 14 | 9742292 | Стойка | 2 |
| 15 | 4330808 | Резиновая втулка | 4 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | A762013 | Шплинт | 2 |
| 19 | 4331978 | Крышка | 1 |
| 20 | 8060649 | Крышка | 1 |
| 22 | J901020 | Болт | 14 |
| 23 | A590910 | Пружинная шайба | 14 |
| 26 | J901020 | Болт | 16 |
| 27 | A590910 | Пружинная шайба | 16 |
| 28 | 7032749 | Лоувер | 1 |
| 104 | J901228 | Болт | 8 |
| 105 | A590912 | Пружинная шайба | 8 |
| 106 | A590112 | Плоская шайба | 8 |
| 107 | J950012 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
