Пилотные гидролинии (6) [EU] — HITACHI SCX700
Заводская схема «Пилотные гидролинии (6) [EU]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

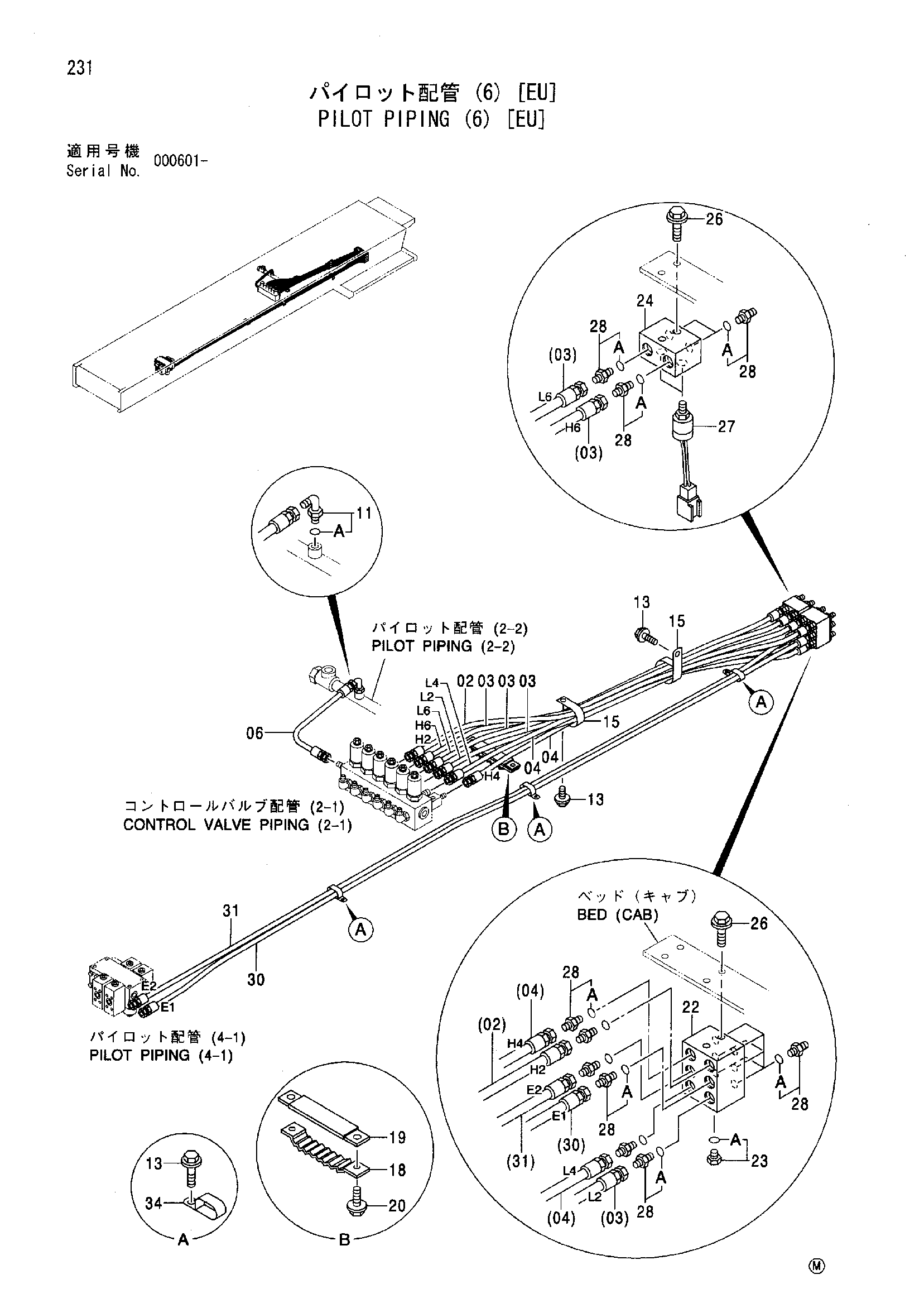

![Схема Пилотные гидролинии (6) [EU] HITACHI SCX700](/catalog-drawings/0f/0f6cadd0-6b58-47b6-9541-c30c728ab974.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4279229 | Нейлоновый шланг | 1 |
| 03 | 4319351 | Нейлоновый шланг | 3 |
| 04 | 4319350 | Нейлоновый шланг | 2 |
| 06 | 4289394 | Шланг | 1 |
| 11 | 4241385 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | J011022 | Болт с шайбой | 5 |
| 15 | 4204136 | Зажим | 2 |
| 18 | 9727639 | Хомут шланга | 1 |
| 19 | 9727637 | Пластина | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 22 | 4314477 | Челночный клапан | 1 |
| 23 | 4093624 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 3069941 | Коллектор | 1 |
| 26 | J011020 | Болт с шайбой | 4 |
| 27 | 4286171 | Датчик давления | 2 |
| 28 | 4200467 | Адаптер | 14 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4330114 | Шланг | 1 |
| 31 | 4330114 | Шланг | 1 |
| 34 | 4190292 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
