Тормоз педаль (основной подъёмный механизм) — HITACHI SCX700

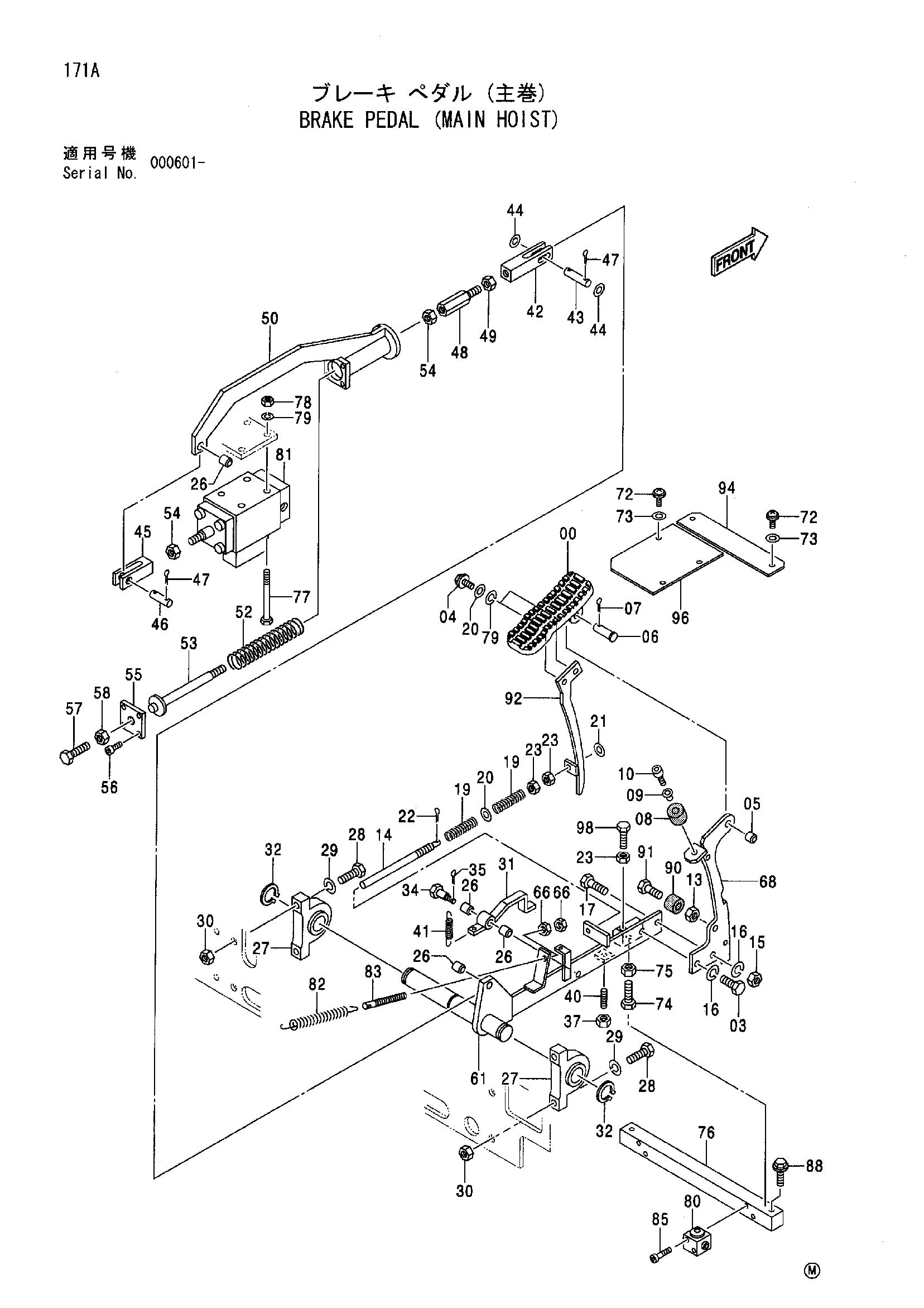

Заводская схема «Тормоз педаль (основной подъёмный механизм)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042430 | Педаль тормоз | 1 |
| 03 | J901430 | Болт | 1 |
| 04 | M111025 | Болт | 2 |
| 05 | 4317791 | Втулка | 1 |
| 06 | 4316917 | Палец | 1 |
| 07 | A764020 | Шплинт | 1 |
| 08 | 4317574 | Резиновая подушка | 1 |
| 09 | 4317526 | Проставка | 1 |
| 10 | M340816 | Болт с внутренним шестигранником | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | 4348442 | Шток | 1 |
| 15 | J950014 | Гайка | 1 |
| 16 | A590914 | Пружинная шайба | 2 |
| 17 | J901440 | Болт | 1 |
| 19 | 41626 | Пружина | 2 |
| 20 | A590110 | Плоская шайба | 3 |
| 21 | A590106 | Плоская шайба | 1 |
| 22 | A761610 | Шплинт | 1 |
| 23 | J950010 | Гайка | 3 |
| 26 | 4316918 | Втулка | 4 |
| 27 | 942014 | Блок | 2 |
| 28 | J901245 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | J950012 | Гайка | 4 |
| 31 | 9746172 | Рычаг | 1 |
| 32 | 929231 | Кольцо | 2 |
| 34 | 4339011 | Болт | 1 |
| 35 | A763016 | Шплинт | 1 |
| 37 | M500807 | Гайка | 1 |
| 40 | M000830 | Установочный винт | 1 |
| 41 | 4363093 | Пружина | 1 |
| 42 | 4338965 | Концевой вилка(левый) | 1 |
| 43 | 4083310 | Палец | 1 |
| 44 | A590114 | Плоская шайба | 2 |
| 45 | 4137317 | Концевой вилка(правый) | 1 |
| 46 | 4204682 | Палец | 1 |
| 47 | A764022 | Шплинт | 4 |
| 48 | 4317525 | Шток | 1 |
| 49 | J955014 | Гайка L | 1 |
| 50 | 8066776 | Рычаг | 1 |
| 52 | 4206004 | Пружина | 1 |
| 53 | 9741000 | Шток | 1 |
| 54 | J950014 | Гайка | 2 |
| 55 | 4318094 | Крышка | 1 |
| 56 | M340616 | Болт с внутренним шестигранником | 4 |
| 57 | M261250 | Болт | 1 |
| 58 | J950012 | Гайка | 1 |
| 61 | 8070454 | Рычаг | 1 |
| 66 | J950010 | Гайка | 2 |
| 68 | 8069745 | Рычаг | 1 |
| 72 | J450620 | Винт с шайбой | 5 |
| 73 | A590106 | Плоская шайба | 5 |
| 74 | J901440 | Болт | 1 |
| 75 | J950014 | Гайка | 1 |
| 76 | 4377679 | Стойка | 1 |
| 77 | J901002 | Болт | 4 |
| 78 | J950010 | Гайка | 4 |
| 79 | A590910 | Пружинная шайба | 6 |
| 80 | 4365304 | Пилотный клапан | 1 |
| 81 | 4439533 | Боостер | 1 |
| 82 | 4391000 | Пружина | 1 |
| 83 | 4396808 | Шток | 1 |
| 85 | M340650 | Болт с внутренним шестигранником | 2 |
| 88 | J011055 | Болт с шайбой | 2 |
| 90 | 4391033 | Резиновая подушка | 1 |
| 91 | M211240 | Болт | 1 |
| 92 | 8072382 | Рычаг блокировка | 1 |
| 94 | 4408046 | Крышка | 1 |
| 96 | 4408404 | Крышка | 1 |
| 98 | M261045 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
