Информационная табличка (японский) [STD] — HITACHI SCX700
Заводская схема «Информационная табличка (японский) [STD]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

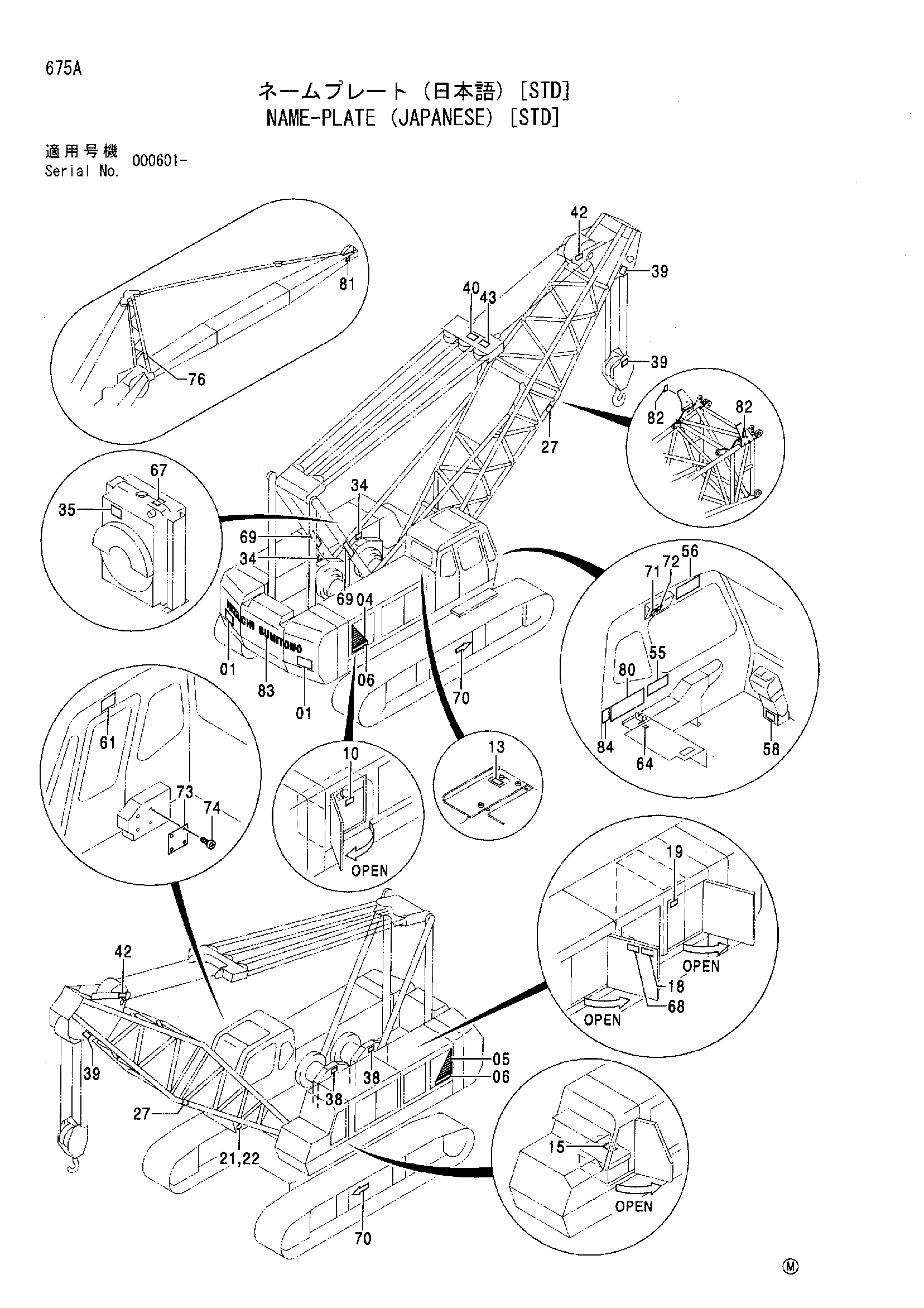

![Схема Информационная табличка (японский) [STD] HITACHI SCX700](/catalog-drawings/73/735adfa6-4713-4f42-b3db-60481b2f8cbe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3085431 | Предупреждающая табличка | 2 |
| 04 | 2050440 | Информационная табличка | 1 |
| 05 | 2050439 | Информационная табличка | 1 |
| 06 | 4608395 | Информационная табличка | 2 |
| 10 | 4345974 | Информационная табличка | 1 |
| 13 | 4400142 | Информационная табличка | 1 |
| 15 | 4288182 | Информационная табличка | 1 |
| 18 | 3085668 | Предупреждающая табличка | 1 |
| 19 | 4288181 | Информационная табличка | 1 |
| 21 | 3097563 | Информационная табличка | 1 |
| 22 | 4469546 | Информационная табличка | 1 |
| 27 | 3085671 | Предупреждающая табличка | 2 |
| 34 | 4360740 | Информационная табличка | 2 |
| 35 | 3085207 | Предупреждающая табличка | 1 |
| 38 | 3074483 | Информационная табличка | 2 |
| 39 | 4360891 | Информационная табличка | 3 |
| 40 | 3073474 | Информационная табличка | 1 |
| 42 | 4332867 | Информационная табличка | 2 |
| 43 | 3081797 | Информационная табличка | 1 |
| 55 | 3085813 | Предупреждающая табличка | 1 |
| 56 | 3078712 | Информационная табличка | 1 |
| 58 | 4346019 | Информационная табличка | 1 |
| 61 | 3071777 | Информационная табличка | 1 |
| 64 | 4345931 | Информационная табличка | 1 |
| 67 | 3085673 | Предупреждающая табличка | 1 |
| 68 | 3085757 | Предупреждающая табличка | 1 |
| 69 | 3085443 | Предупреждающая табличка | 2 |
| 70 | 4608453 | Информационная табличка | 2 |
| 71 | 4333204 | Информационная табличка | 1 |
| 72 | 4333465 | Информационная табличка | 1 |
| 74 | M492964 | Приводной винт | 4 |
| 76 | 3081012 | Информационная табличка | 1 |
| 80 | 2050494 | Информационная табличка | 1 |
| 80 | 2050495 | Информационная табличка | 1 |
| 80 | 1031894 | Информационная табличка | 1 |
| 80 | 1031909 | Информационная табличка | 1 |
| 80 | 1031898 | Информационная табличка | 1 |
| 80 | 1031899 | Информационная табличка | 1 |
| 80 | 1031900 | Информационная табличка | 1 |
| 80 | 1031901 | Информационная табличка | 1 |
| 80 | 1031910 | Информационная табличка | 1 |
| 80 | 1031911 | Информационная табличка | 1 |
| 80 | 1031912 | Информационная табличка | 1 |
| 80 | 1031913 | Информационная табличка | 1 |
| 80 | 1031902 | Информационная табличка | 1 |
| 80 | 1031903 | Информационная табличка | 1 |
| 80 | 1031904 | Информационная табличка | 1 |
| 80 | 1031905 | Информационная табличка | 1 |
| 80 | 1031906 | Информационная табличка | 1 |
| 80 | 1031907 | Информационная табличка | 1 |
| 80 | 1031908 | Информационная табличка | 1 |
| 81 | 3084251 | Информационная табличка | 1 |
| 82 | 3081728 | Информационная табличка | 2 |
| 83 | 4607769 | Информационная табличка | 1 |
| 84 | 4489438 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
