Боковой ступень (нижний) — HITACHI SCX700

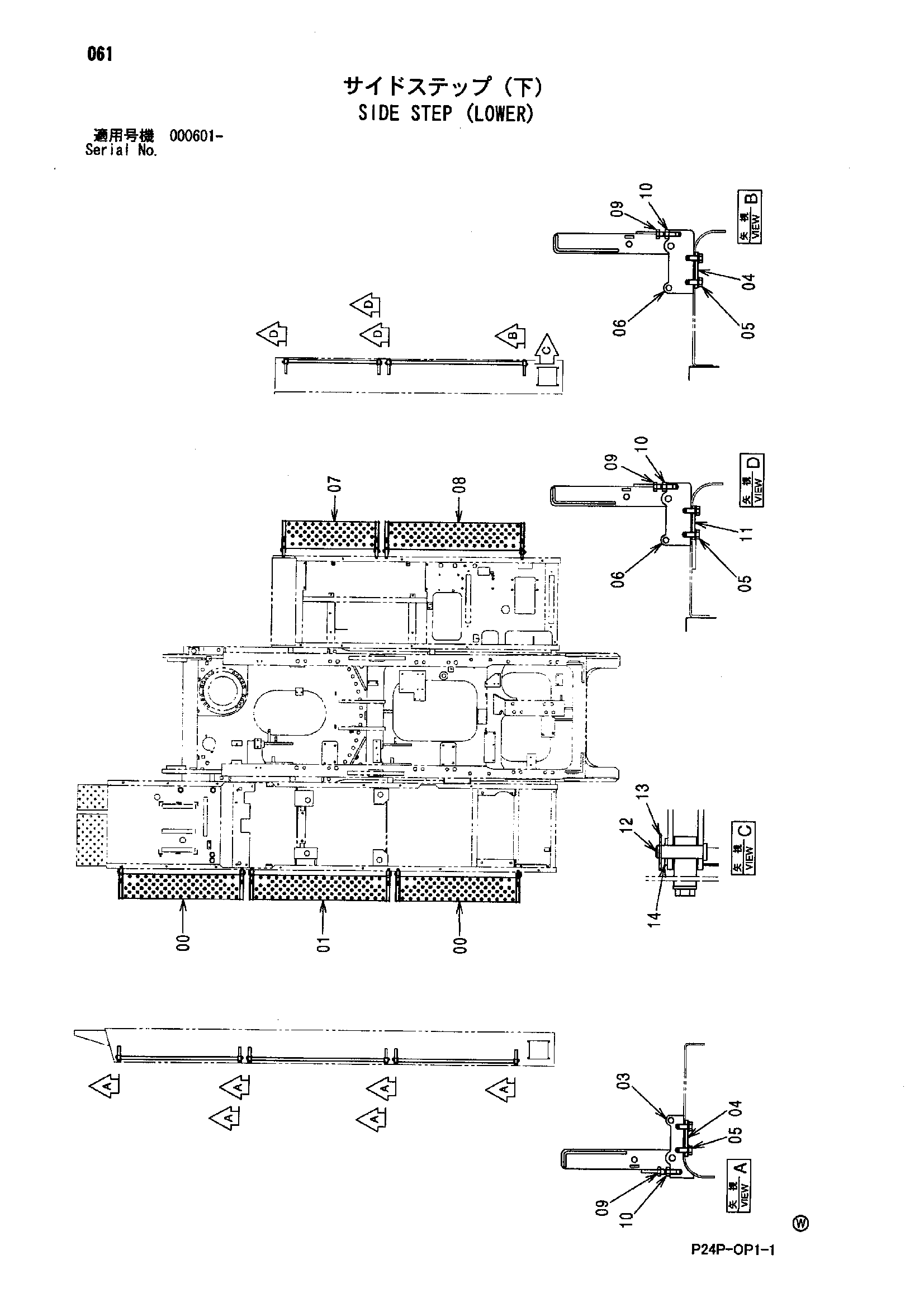

Заводская схема «Боковой ступень (нижний)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044641 | Ступень | 2 |
| 01 | 7044841 | Ступень | 1 |
| 03 | 3078623 | Кронштейн | 6 |
| 04 | 4340080 | Пластина | 7 |
| 05 | J271225 | Болт с шайбой | 20 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4613446 | Кронштейн | 4 |
| 07 | 7046067 | Ступень | 1 |
| 08 | 7046068 | Ступень | 1 |
| 09 | J901240 | Болт | 10 |
| 10 | J950012 | Гайка | 10 |
| 11 | 4619404 | Пластина | 3 |
| 12 | 4338267 | Палец | 10 |
| 13 | 4022700 | Стопорный палец | 10 |
| 14 | A590116 | Плоская шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
