Гидроцилиндр. масляный — HITACHI SCX700

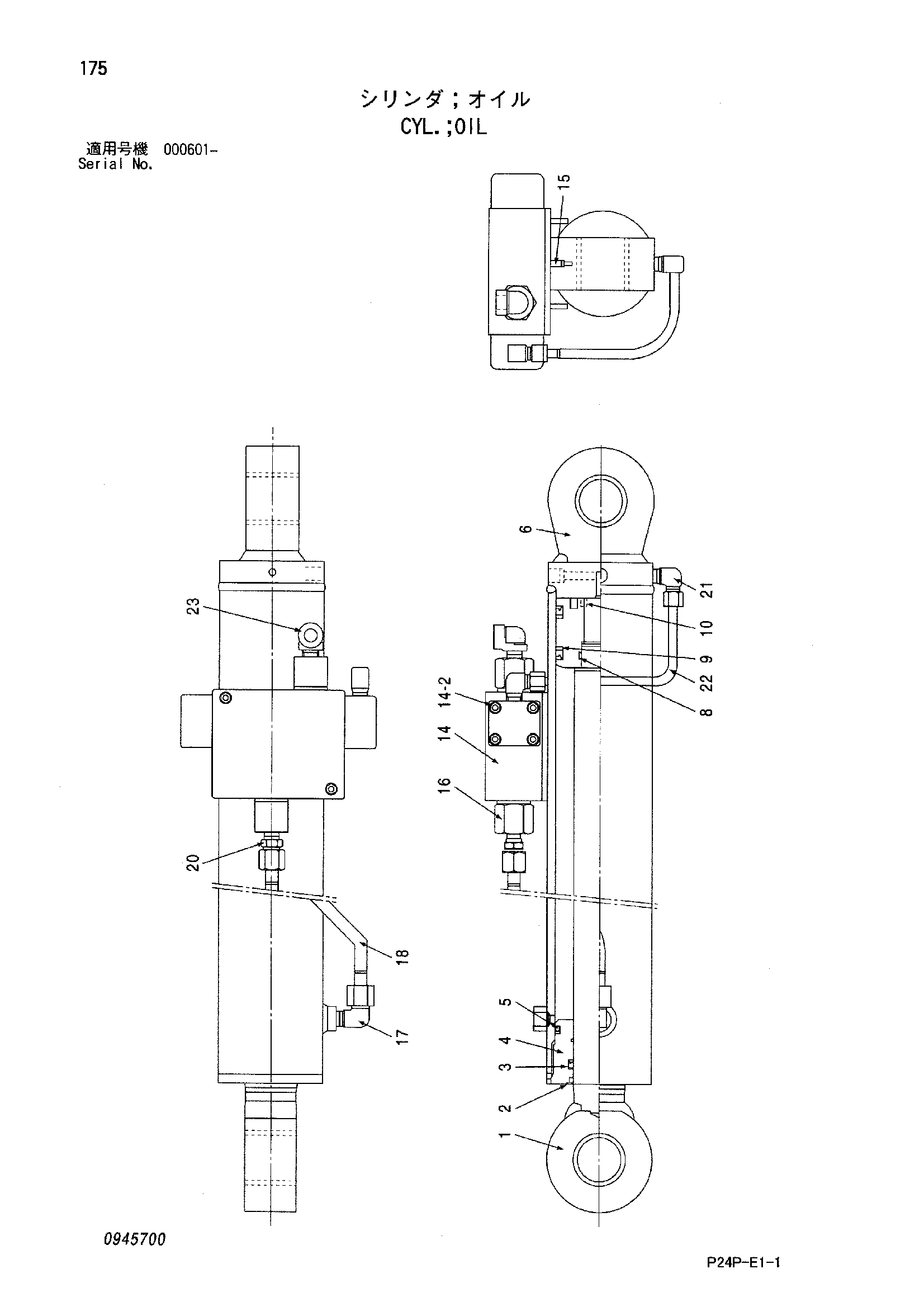

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4396147 | Гидроцилиндр. масляный | 1 | |
| 1 | 0945701 | Шток поршня | 1 |
| 2 | 0945702 | Стеклоочиститель пыль | 1 |
| 3 | 0945703 | Манжета шток | 1 |
| 4 | 0945704 | Крышка шток | 1 |
| 5 | 0945705 | Прокладка трубка | 1 |
| 6 | 0945706 | Труба гидроцилиндра | 1 |
| 8 | 0945707 | Прокладка поршень | 1 |
| 9 | 0945708 | Манжета поршень | 2 |
| 10 | 0945709 | Поршень | 1 |
| 14 | 0945710 | Клапан | 1 |
| 14-2 | 0945711 | Болт с внутренним шестигранником | 2 |
| 15 | 0945712 | Стальной шарик | 1 |
| 16 | 0945713 | Втулка | 2 |
| 17 | 0945714 | Угловой штуцер | 1 |
| 18 | 0945715 | Трубка | 1 |
| 20 | 0945716 | Адаптер | 1 |
| 21 | 0945717 | Угловой штуцер | 2 |
| 22 | 0945718 | Трубка | 1 |
| 23 | 0945719 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
