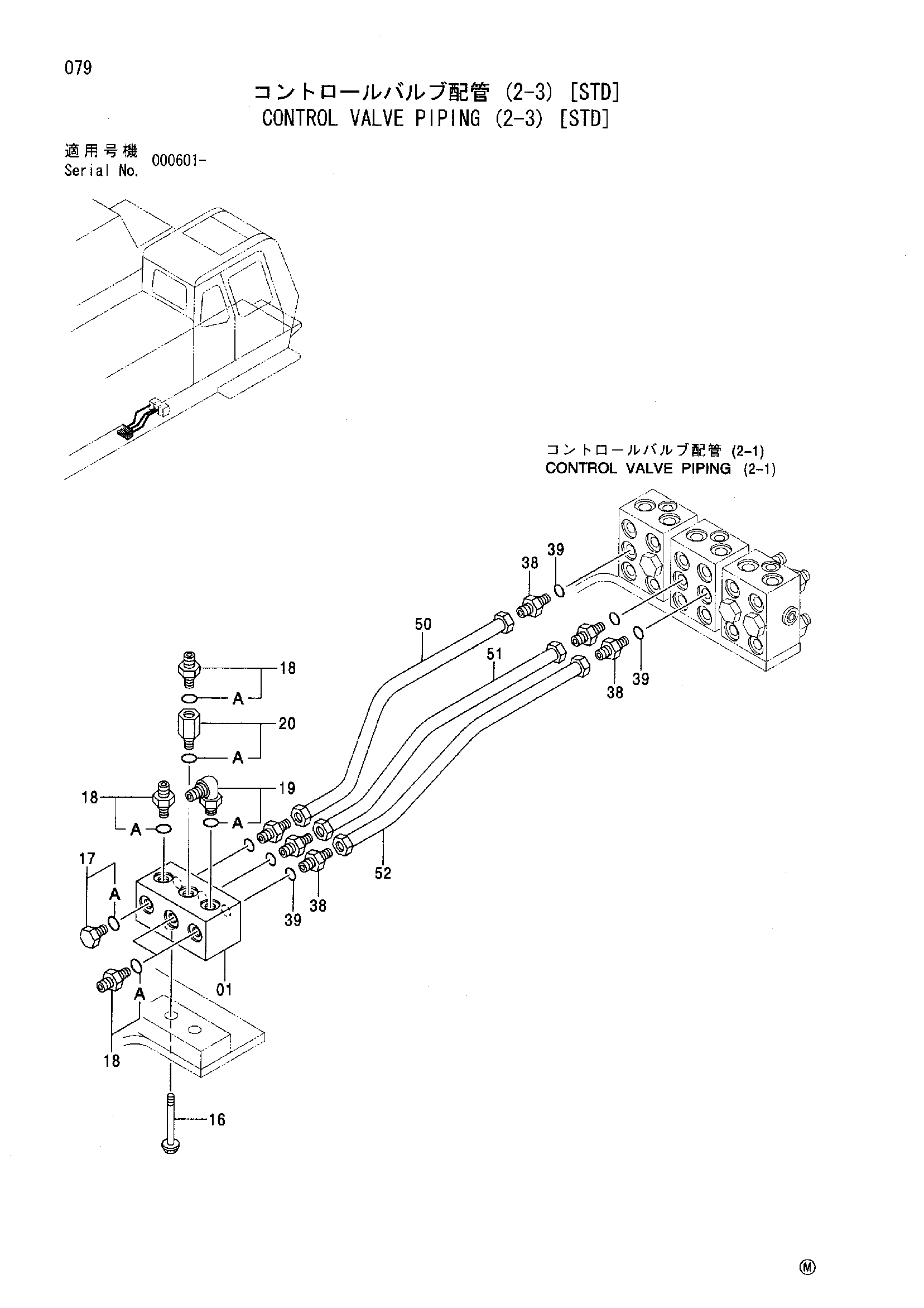

Гидрораспределитель трубопроводы (2-3) [STD] — HITACHI SCX700
Заводская схема «Гидрораспределитель трубопроводы (2-3) [STD]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидрораспределитель трубопроводы (2-3) [STD] HITACHI SCX700](/catalog-drawings/9f/9fe96f79-8156-45f1-84c7-e64cba45619a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3064716 | Коллектор | 1 |
| 16 | J021050 | Болт с шайбой | 2 |
| 17 | 4093624 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202564 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4317623 | Штуцер трубки | 6 |
| 39 | 964255 | Уплотнительное кольцо | 6 |
| 50 | 3064717 | Трубка | 1 |
| 51 | 3064718 | Трубка | 1 |
| 52 | 3064719 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
