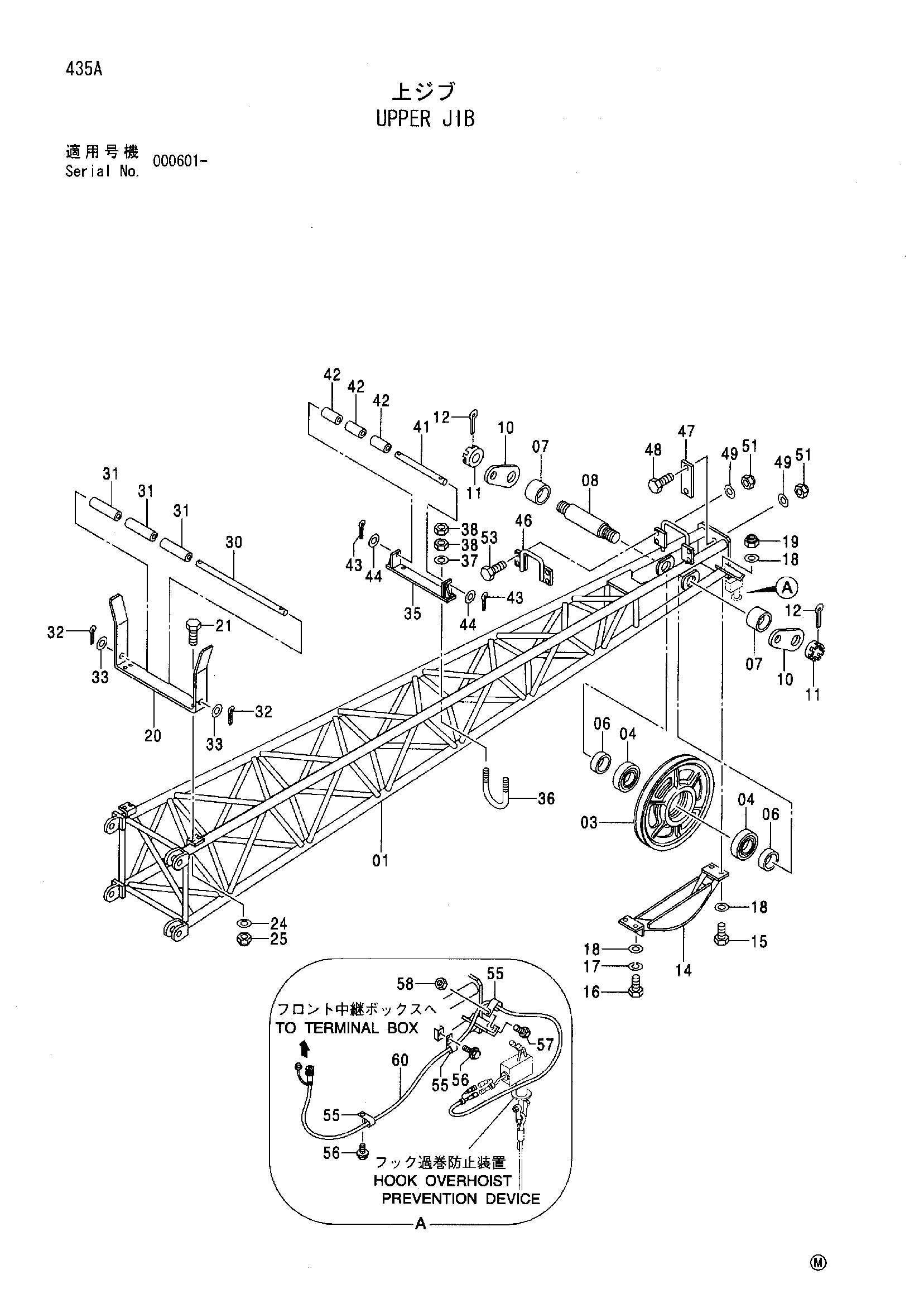

Верхний гусёк стрелы — HITACHI SCX700

Заводская схема «Верхний гусёк стрелы» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6006933	Гусёк стрелы боом-уп	1
03	3044622	Канатный блок	1
04	4042734	Шариковый подшипник	2
06	4164567	Проставка	2
07	4164568	Проставка	2
08	4164565	Мост	1
10	4164569	Тяга	2
11	4006506	Гайка	2
12	A761002	Шплинт	2
14	8066292	Направляющая каната	1
15	J901640	Болт	2
16	J901630	Болт	2
17	A590916	Пружинная шайба	2
18	A590116	Плоская шайба	6
19	M660016	U-образная гайка	2
20	3041275	Направляющая каната	1
21	J901035	Болт	4
24	A590110	Плоская шайба	4
25	M660010	U-образная гайка	4
30	4205259	Палец	1
31	4218801	Проставка	3
32	A765028	Шплинт	2
33	A590120	Плоская шайба	2
35	8041306	Кронштейн	1
36	4026537	U-образный болт	2
37	A590110	Плоская шайба	4
38	J952010	Гайка	8
41	4218802	Палец	1
42	4218803	Проставка	3
43	A765028	Шплинт	2
44	A590120	Плоская шайба	2
46	9746759	Направляющая каната	1
47	4370807	Пластина	1
48	J901650	Болт	6
49	A590116	Плоская шайба	6
51	M660016	U-образная гайка	6
53	J901640	Болт	4
55	4190276	Зажим	3
56	J021020	Болт с шайбой	2
57	J901020	Болт	1
58	M660010	U-образная гайка	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
