Опорно-поворотное устройство — HITACHI SCX700

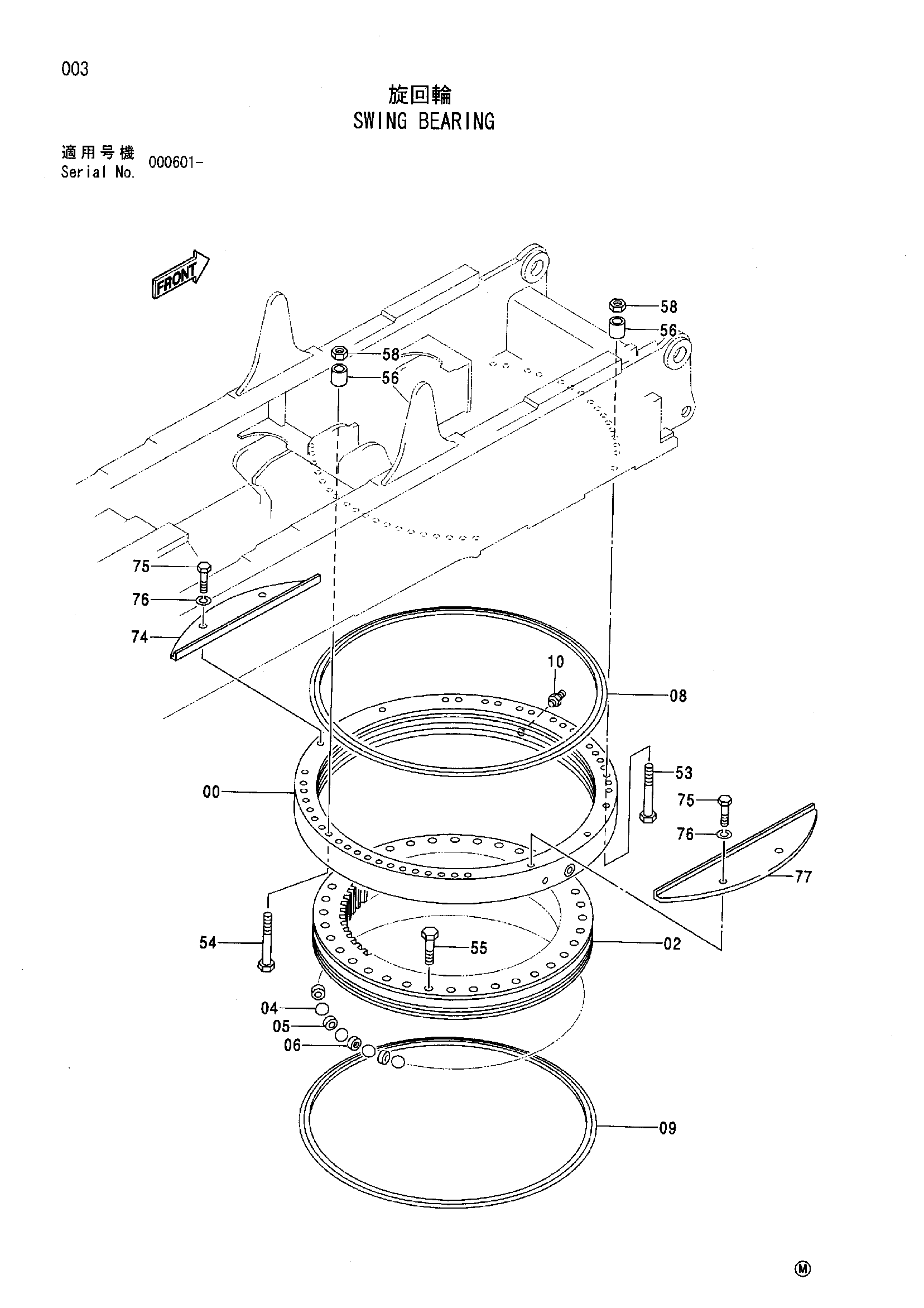

Заводская схема «Опорно-поворотное устройство» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9228456 | Подшипник. поворот в сборе | 1 |
| 04 | 4356091 | Шарик | 1 |
| 05 | 4356092 | Опора C | 71 |
| 06 | 4216726 | Опора | 8 |
| 08 | 4293266 | Уплотнение | 1 |
| 09 | 4293265 | Уплотнение | 1 |
| 10 | J75481 | Пресс-маслёнка | 1 |
| 53 | J833029 | Болт | 2 |
| 54 | J833023 | Болт | 25 |
| 55 | J833015 | Болт | 36 |
| 56 | 4203448 | Проставка | 27 |
| 58 | J953030 | Гайка | 27 |
| 74 | 4332223 | Крышка | 1 |
| 75 | J901220 | Болт | 4 |
| 76 | A590912 | Пружинная шайба | 4 |
| 77 | 4332218 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
