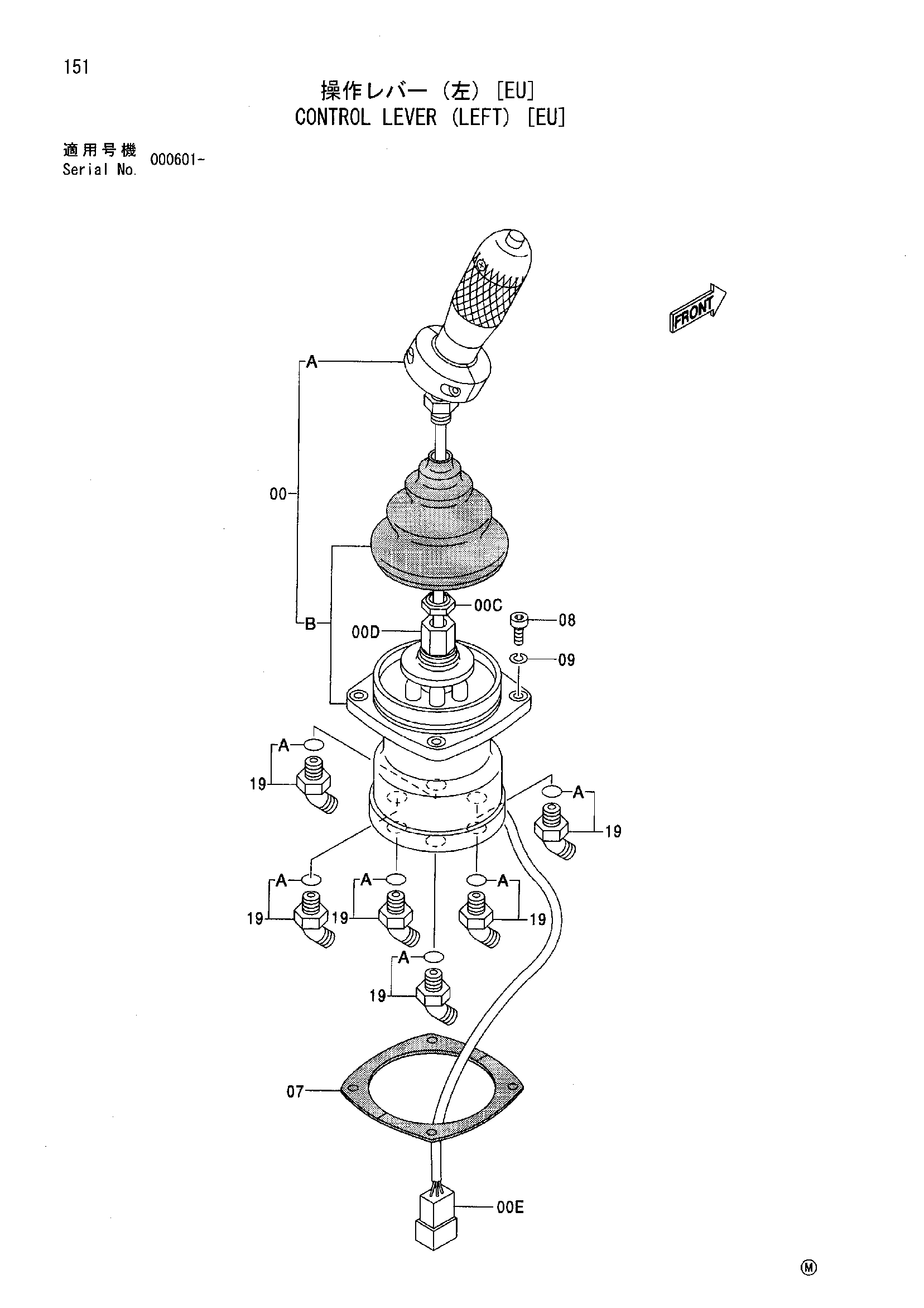

Рычаг управления (левый) [EU] — HITACHI SCX700
Заводская схема «Рычаг управления (левый) [EU]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (левый) [EU] HITACHI SCX700](/catalog-drawings/71/71724bd8-c3b9-4420-a7ed-fafeff94899a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9176661 | Рычаг L | 1 |
| 00A | 7044477 | Рукоятка | 1 |
| 00B | 4412328 | Пилотный клапан | 1 |
| 02C | 4604541 | Стопорная гайка | 1 |
| 02D | 4604542 | Гайка регулировочный | 1 |
| 02E | 4605493 | Разъём | 1 |
| 07 | 4177186 | Пластина резиновый | 1 |
| 08 | M340636 | Болт с внутренним шестигранником | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 19 | 4200472 | Угловой штуцер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
