Боковой рама (левый) [STD] — HITACHI SCX700

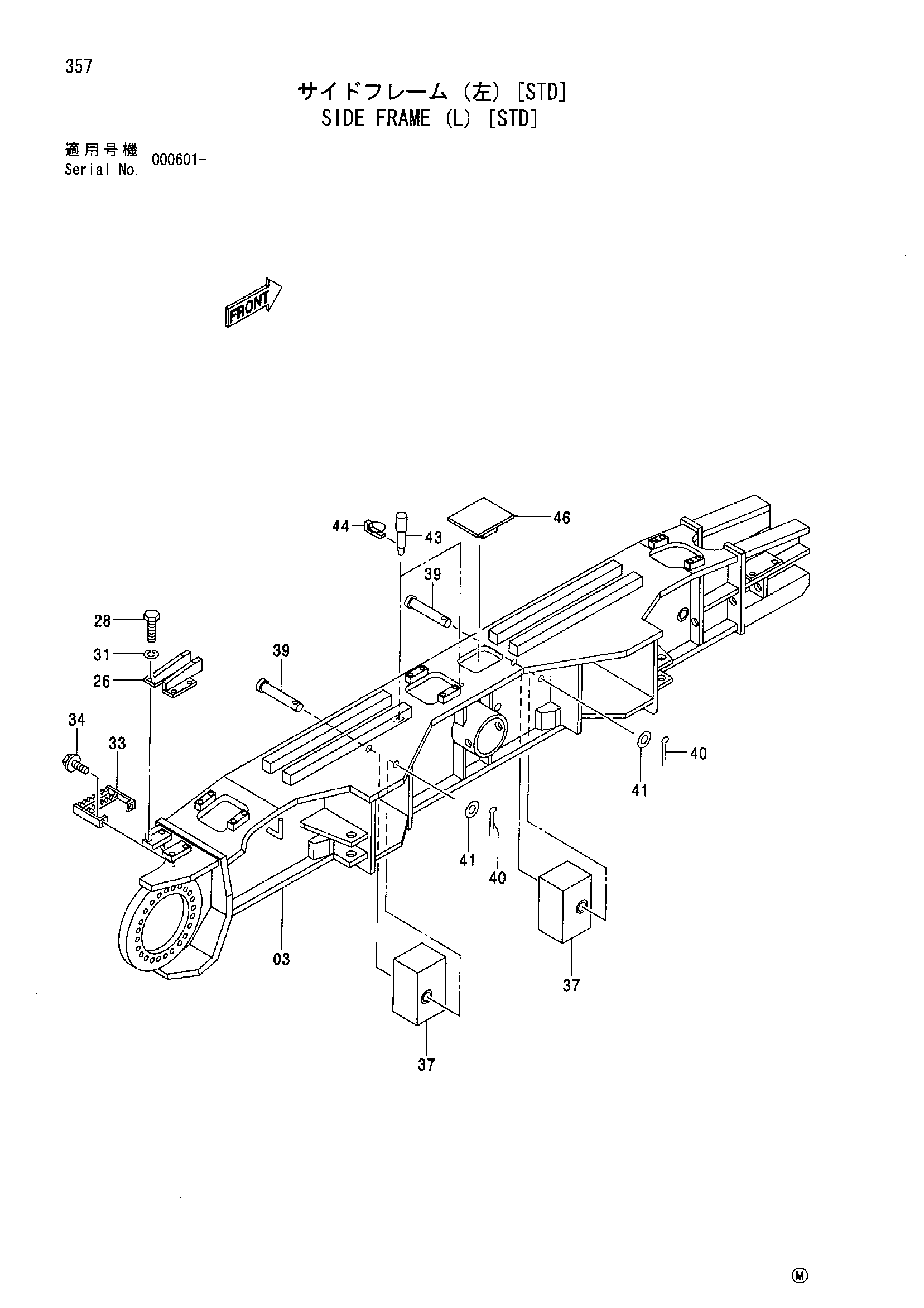

Заводская схема «Боковой рама (левый) [STD]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4473056	Рама боковой(левый)	1
26	9746773	Направляющая башмак	1
28	J901635	Болт	4
31	A590916	Пружинная шайба	4
33	9743138	Ступень	1
34	J021230	Болт с шайбой	2
37	8068027	Противовес	2
39	4377901	Палец	2
40	A768063	Шплинт	2
41	A590142	Плоская шайба	2
43	4123740	Палец	2
44	947404	Палец кольцо	2
46	9747522	Крышка	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
