036: Система турбонаддува — HITACHI SCX700

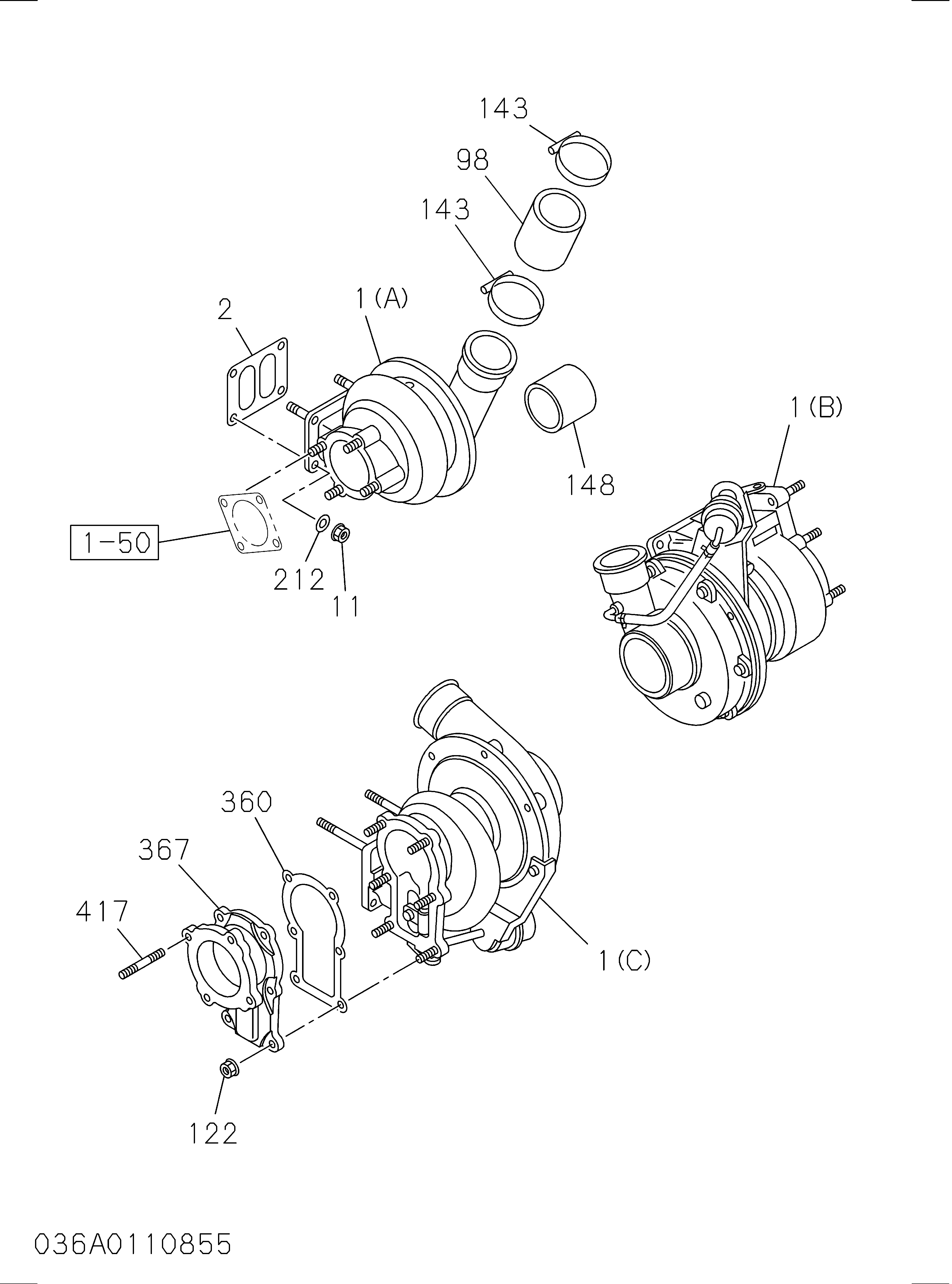

Заводская схема «036: Система турбонаддува» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1144004180 | Турбокомпрессор в сборе | 1 |
| 001(C) | 1144004320 | Турбокомпрессор в сборе | 1 |
| 002 | 8943900440 | Прокладка турбокомпрессор TO EXH коллектор | 1 |
| 011 | 1094200050 | Гайка турбокомпрессор | 4 |
| 098 | 1093607971 | Шланг резиновый, турбокомпрессор выпускной | 1 |
| 122 | 8970614011 | Гайка адаптер | 6 |
| 143 | 8941267710 | Зажим шланг, турбокомпрессор выпускной | 2 |
| 212 | 1095030331 | Шайба PL, турбокомпрессор | 4 |
| 360 | 8943942482 | Прокладка адаптер TO турбокомпрессор | 1 |
| 367 | 8976029021 | Адаптер EXH, турбокомпрессор TO EXH трубка | 1 |
| 417 | 1093021060 | Шпилька адаптер TO EXH трубка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
