Гидрораспределитель — HITACHI SCX700

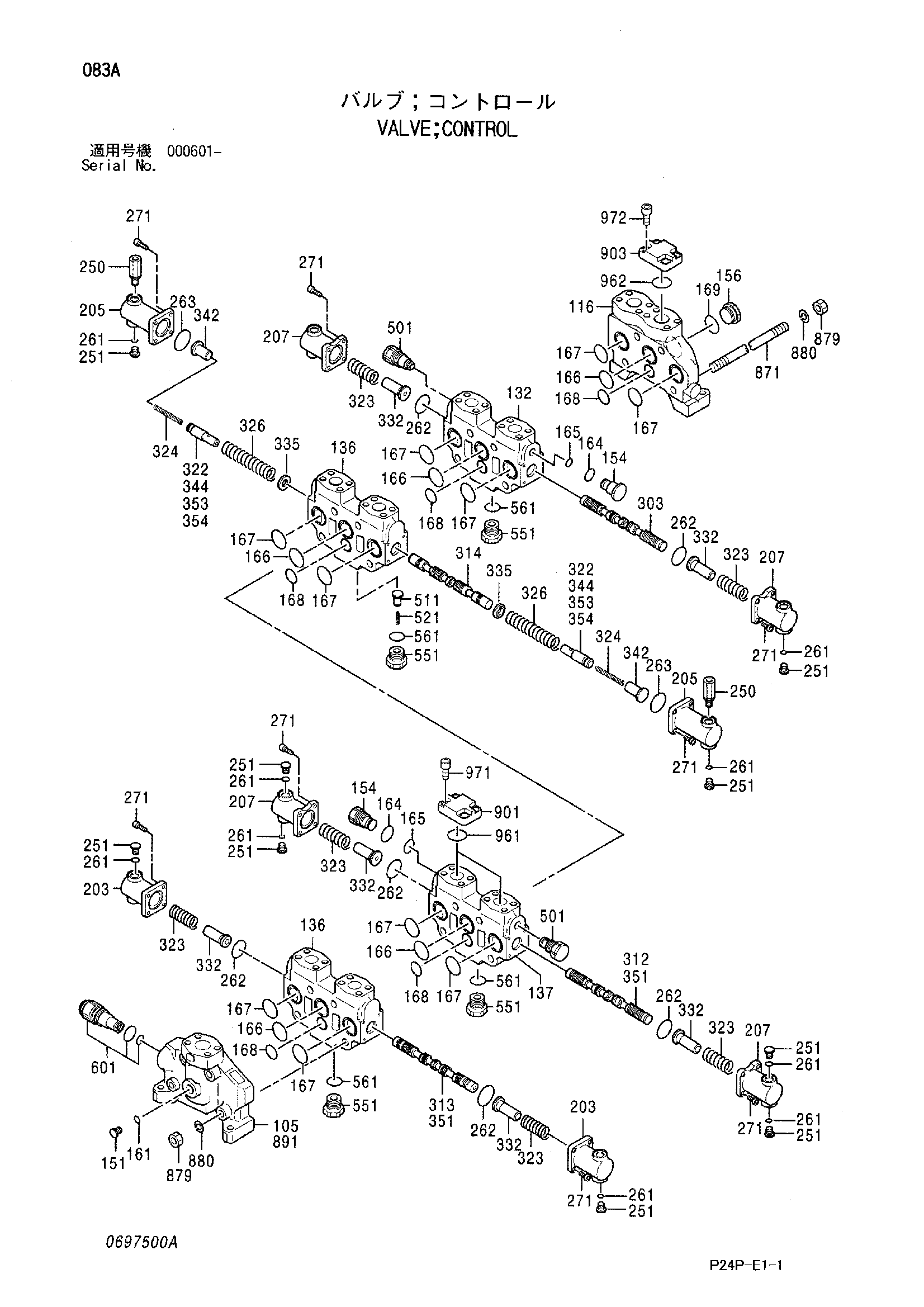

Заводская схема «Гидрораспределитель» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4379094	Гидрораспределитель	1
105	0697501	Енд-сектион	1
116	0272406	Енд-сектион	1
151	0629404	Пробка	1
154	0303604	Пробка	2
156	0229304	Пробка	1
161	957366	Oーкольцо	1
164	4509181	Oーкольцо	2
165	4506416	Oーкольцо	2
166	970860	Oーкольцо	5
167	970860	Oーкольцо	10
168	4509182	Oーкольцо	5
169	984614	Oーкольцо	1
203	0629405	Крышка	2
205	0629501	Крышка	2
207	0697502	Крышка	4
250	0629407	Адаптер	2
251	0629404	Пробка	8
261	957366	Oーкольцо	8
262	A811035	Oーкольцо	6
263	A811040	Oーкольцо	2
271	0173608	Болт с внутренним шестигранником	32
322	0629412	Пружина	2
323	0375605	Пружина	6
324	0629413	Пружина	2
326	0629414	Пружина	2
332	0272413	Седло пружины	6
335	0629415	Седло пружины	2
342	0629416	Втулка	2
344	0629417	Шток	2
351	94-2010	Пробка	3
353	0185206	Шарик	2
354	0629418	Тхроттле	2
501	0229307	Клапан	2
511	0272415	Тарельчатый клапан	1
521	0272416	Пружина	1
551	0272417	Колпачок	4
561	4506430	Oーкольцо	4
601	0697503	Предохранительный клапан	1
871	0629420	Болт	4
879	0102245	Гайка	8
880	4144344	Пружинная шайба	8
901	0629505	Фланец	2
903	0272420	Фланец	1
961	A811035	Oーкольцо	2
962	A811040	Oーкольцо	1
971	0102438	Болт с внутренним шестигранником	8
972	M341232	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
