Гусёк стрелы остановка — HITACHI SCX700-2

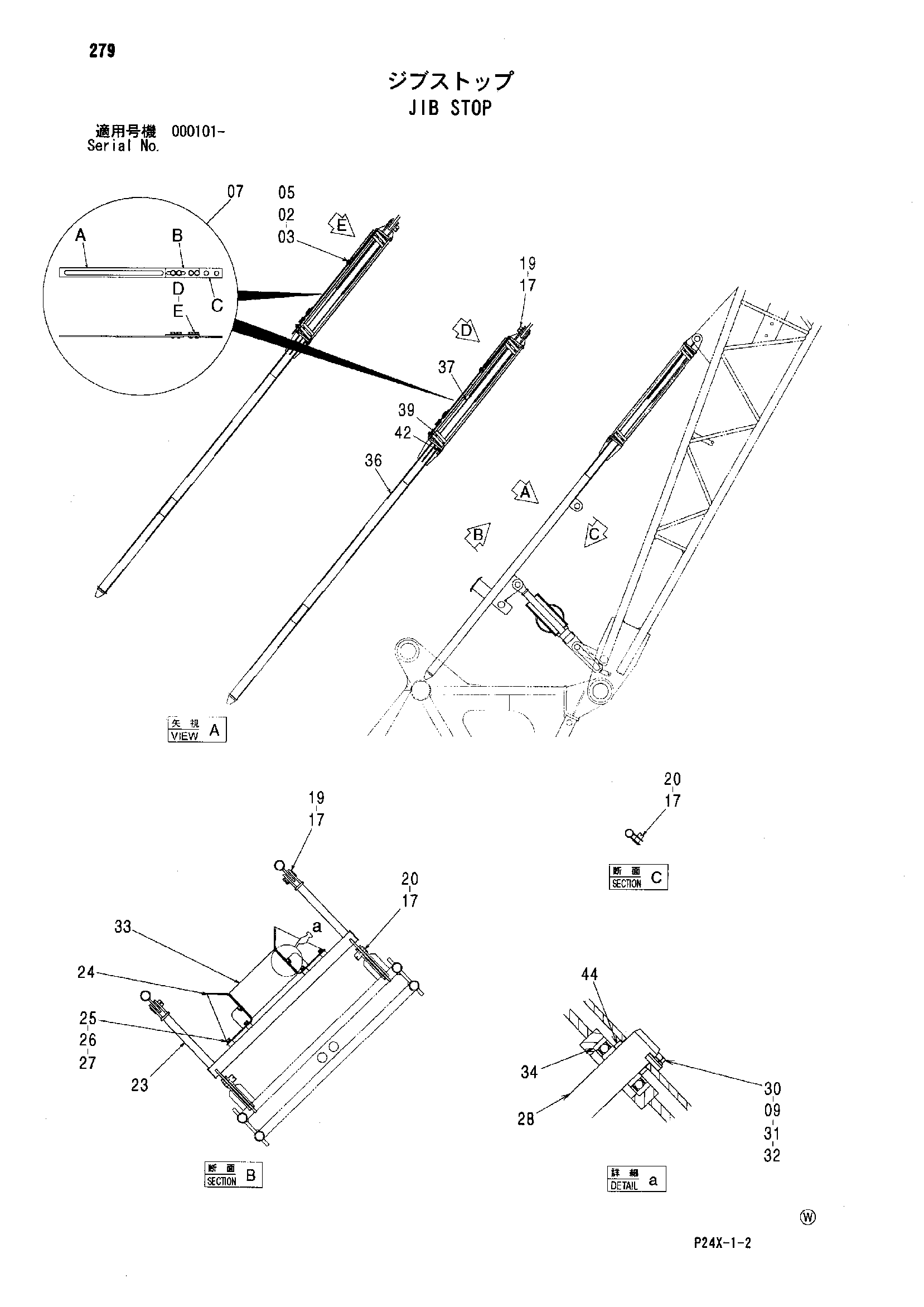

Заводская схема «Гусёк стрелы остановка» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J217083 | Шайба | 4 |
| 03 | 4186273 | Проставка | 4 |
| 05 | J901020 | Болт | 4 |
| 07A | 4632359 | Ответная планка | 1 |
| 07B | 4632370 | Прате | 1 |
| 07C | 4632371 | Прате | 1 |
| 07D | J901016 | Болт | 4 |
| 07E | A590110 | Плоская шайба | 4 |
| 09 | 4640738 | Пластина | 2 |
| 17 | 4616115 | Палец | 8 |
| 19 | A768063 | Шплинт | 4 |
| 20 | 414322 | Стопорный палец | 4 |
| 23 | 7047618 | Стойка | 1 |
| 24 | 8069744 | Кронштейн | 2 |
| 25 | J901625 | Болт | 8 |
| 26 | A590916 | Пружинная шайба | 8 |
| 27 | A590116 | Плоская шайба | 8 |
| 28 | 4386341 | Мост | 1 |
| 30 | X280071 | Стопорная пластина | 2 |
| 31 | J900812 | Болт | 4 |
| 32 | A590908 | Пружинная шайба | 4 |
| 33 | 8069206 | Ролик | 1 |
| 34 | 971195 | Шариковый подшипник | 2 |
| 36 | 7047581 | Опора наружный | 2 |
| 37 | 7047580 | Опора внутренний | 2 |
| 39 | 4629792 | Пружина | 2 |
| 42 | 4632375 | Стопорная гайка | 4 |
| 44 | 4190478 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
