Гидролинии хода (нижний рама) — HITACHI SCX700-2

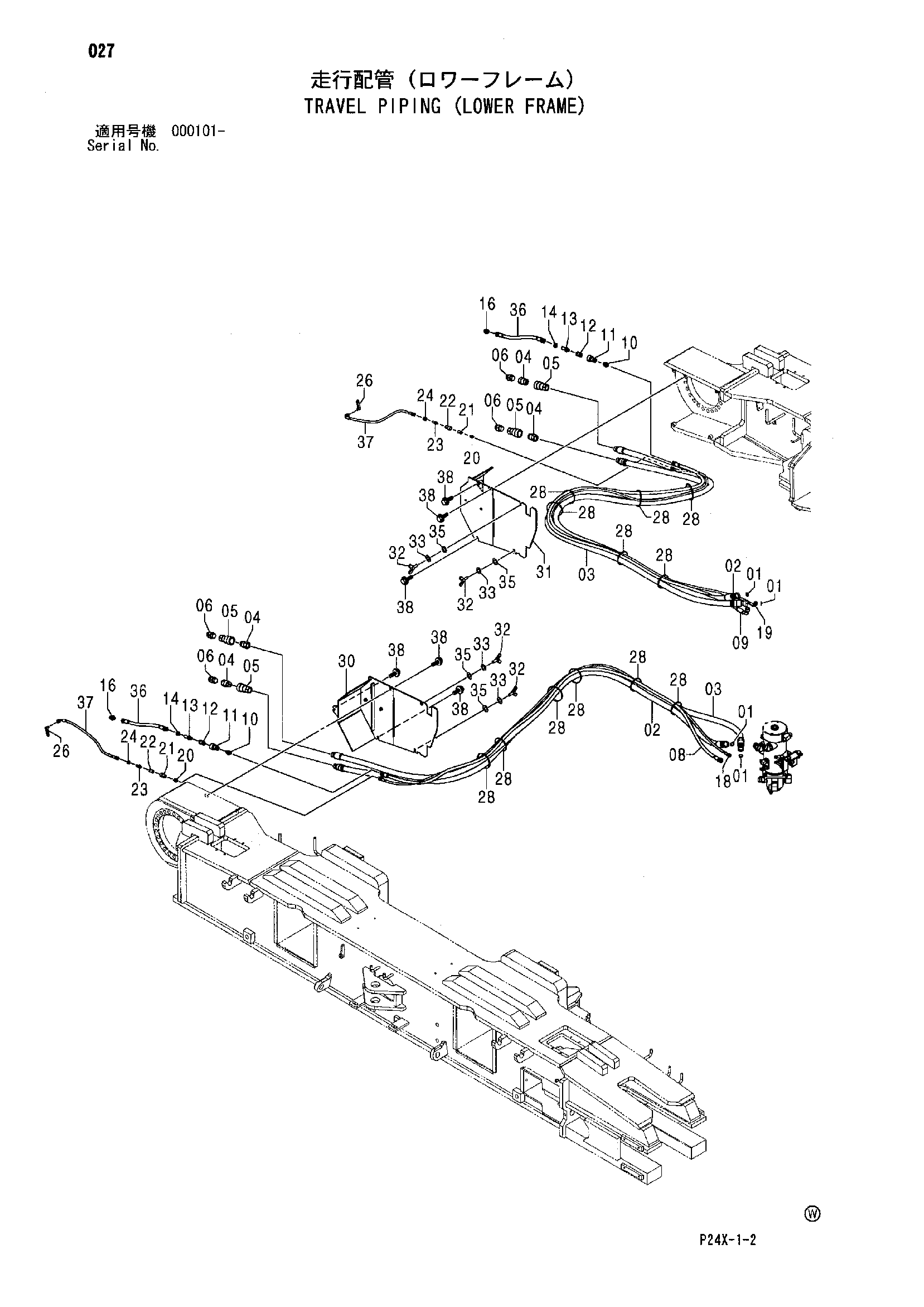

Заводская схема «Гидролинии хода (нижний рама)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 02 | 4625790 | Шланг | 2 |
| 03 | 4625791 | Шланг | 2 |
| 04 | 4623369 | Самоуплотняющееся соединение | 4 |
| 05 | 4623368 | Самоуплотняющееся соединение | 4 |
| 06 | 4371289 | Адаптер | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 2 |
| 08 | 4626227 | Шланг | 1 |
| 09 | 4626228 | Шланг | 1 |
| 10 | 4221287 | Адаптер | 2 |
| 11 | 4610234 | Самоуплотняющееся соединение | 2 |
| 12 | 4610235 | Самоуплотняющееся соединение | 2 |
| 13 | 4361210 | Адаптер | 2 |
| 14 | 4316589 | Гайка | 2 |
| 16 | A852144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4269829 | Шланг | 1 |
| 19 | 4313271 | Шланг | 1 |
| 20 | 4154651 | Адаптер | 2 |
| 21 | 4025603 | Самоуплотняющееся соединение | 2 |
| 21A | 4048092 | Пылезащитный колпачок | 1 |
| 22 | 4025602 | Самоуплотняющееся соединение | 2 |
| 22A | 4048093 | Пылезащитный колпачок | 1 |
| 22B | 4048430 | Уплотнение | 1 |
| 23 | 4614439 | Адаптер | 2 |
| 24 | 4209198 | Гайка | 2 |
| 26 | 4278441 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4121859 | Ленточный зажим | 12 |
| 30 | 7046646 | Крышка гидромотор | 1 |
| 31 | 7047212 | Крышка гидромотор | 1 |
| 32 | M361230 | Болт винг | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 35 | 449490 | Плоская шайба | 4 |
| 36 | 4416403 | Шланг | 2 |
| 37 | 4427782 | Шланг | 2 |
| 38 | J281230 | Болт с шайбой | 6 |
| 38A | J901230 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
