Башенный (верхний) — HITACHI SCX700-2

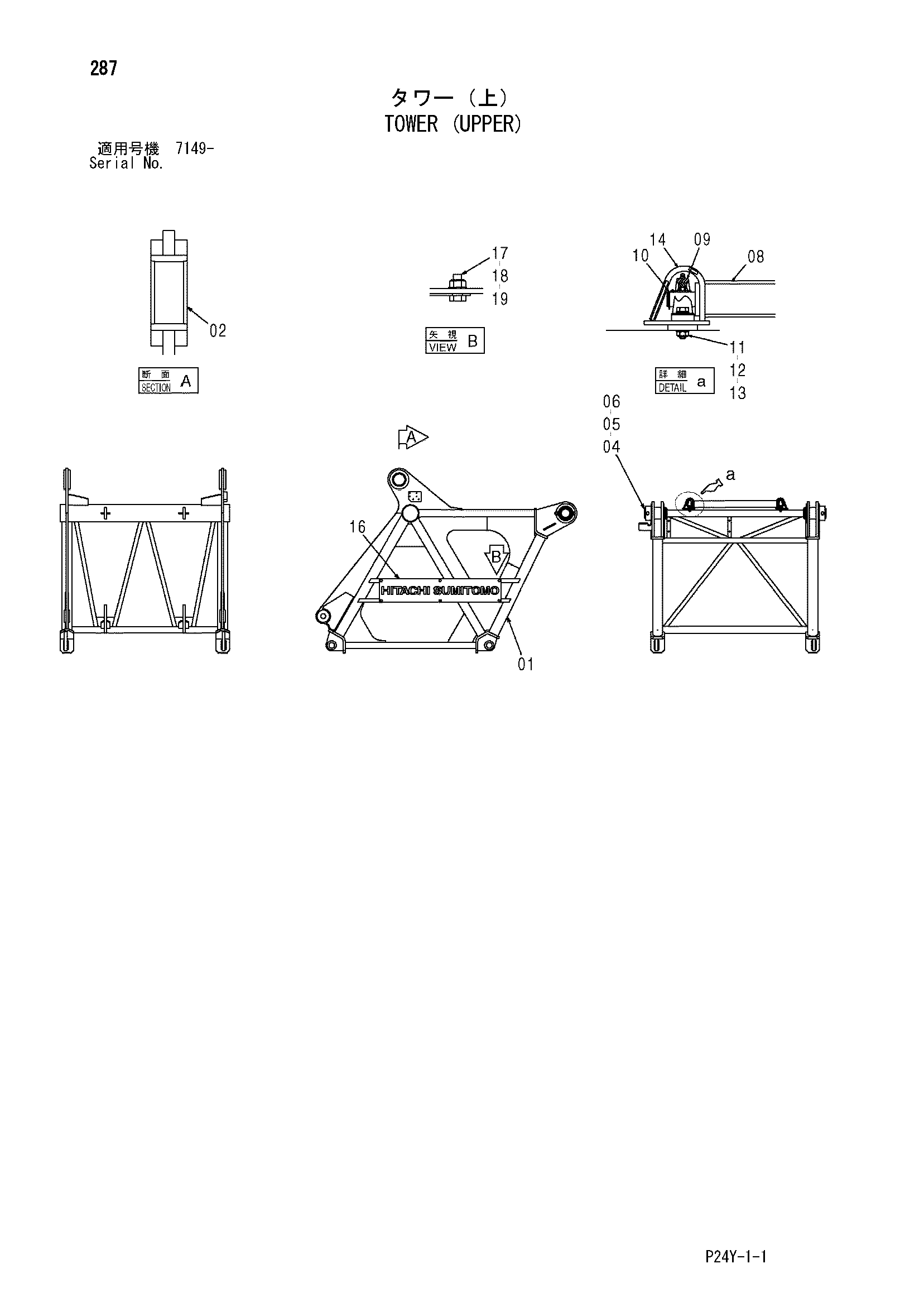

Заводская схема «Башенный (верхний)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009768 | Башенный верхний | 1 |
| 02 | 4630676 | Втулка | 2 |
| 04 | 8095199 | Палец | 2 |
| 05 | J901611 | Болт | 2 |
| 06 | 4623056 | Стопорная гайка | 2 |
| 08 | 9761741 | Ролик | 1 |
| 09 | 4610814 | Подшипник. блок | 2 |
| 10 | 942517 | Стопорное кольцо | 2 |
| 11 | J901045 | Болт | 4 |
| 12 | M660010 | U-образная гайка | 4 |
| 13 | A590110 | Плоская шайба | 8 |
| 14 | 8096409 | Кронштейн каток | 2 |
| 16 | 3104549 | Информационная табличка | 2 |
| 17 | J901025 | Болт | 12 |
| 18 | A590110 | Плоская шайба | 12 |
| 19 | M660010 | U-образная гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
