Третий барабан — HITACHI SCX700-2

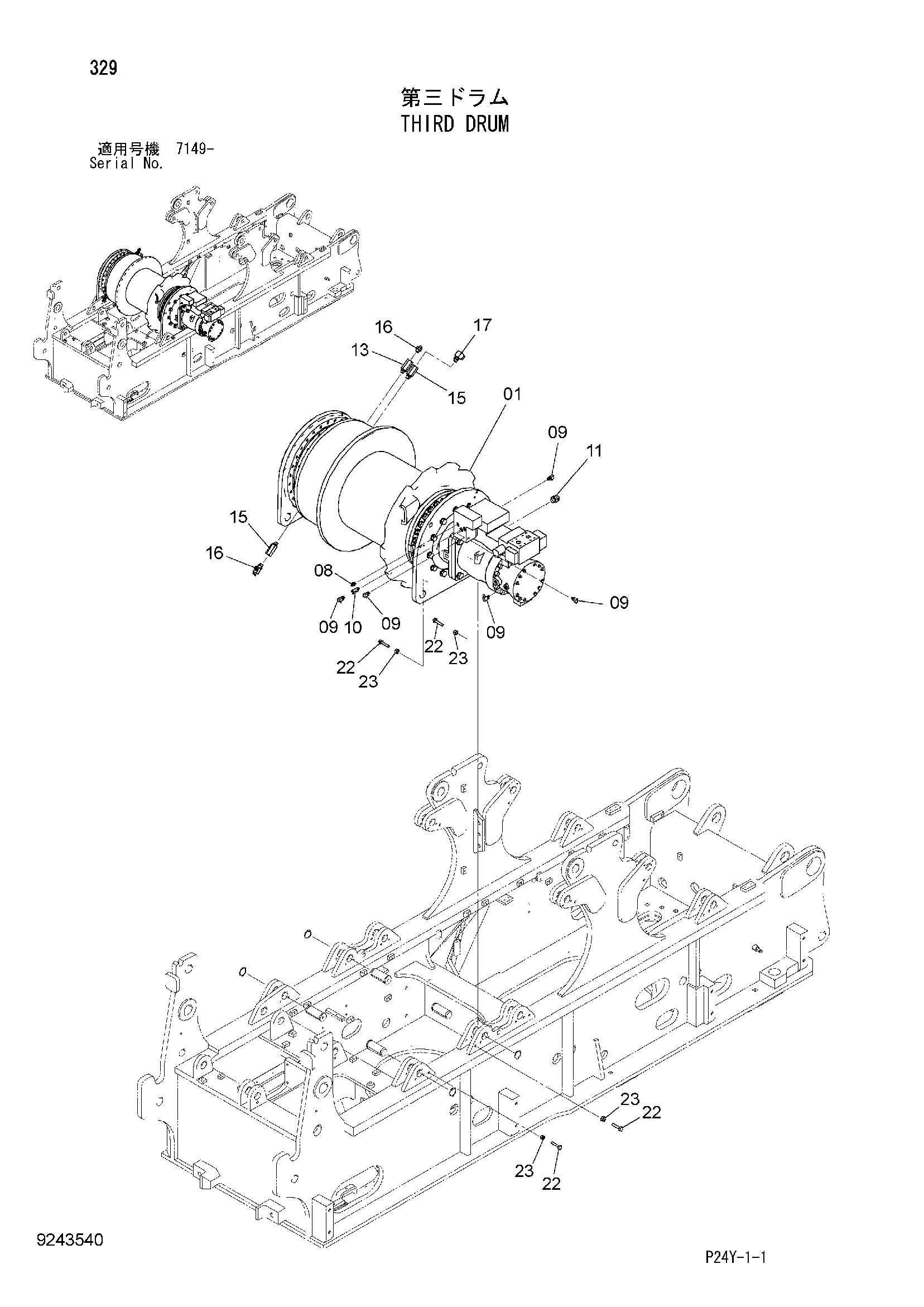

Заводская схема «Третий барабан» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9242696 | Лебёдка третий | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4202565 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4406353 | Переходник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4336625 | Переходник | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A853144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A853346 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | M261660 | Болт | 4 |
| 23 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
