Удлинитель беам — HITACHI SCX700-2

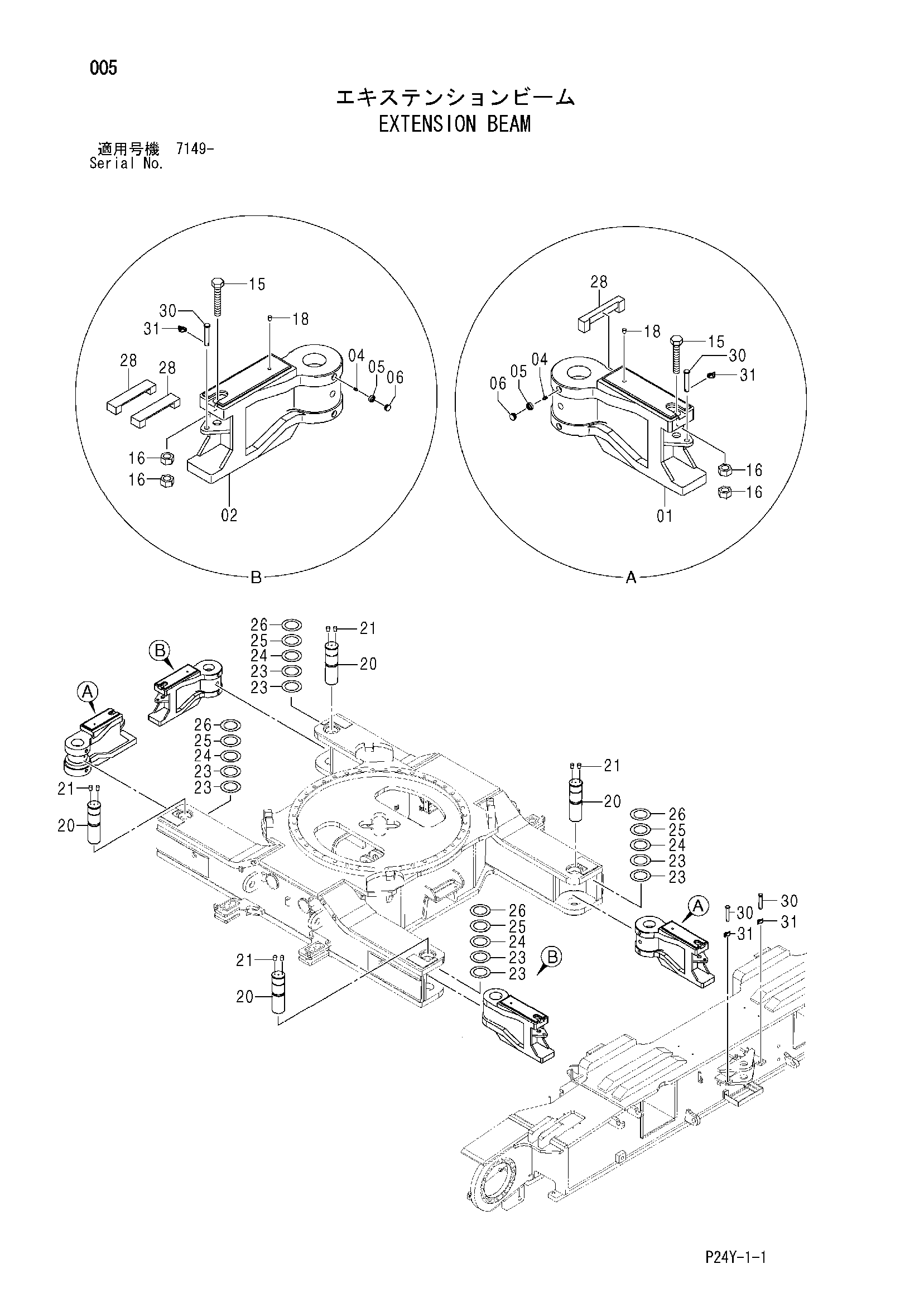

Заводская схема «Удлинитель беам» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258892 | Удлинитель беам | 1 | |
| 01 | 2052279 | Беам удлинитель | 2 |
| 02 | 2052281 | Беам удлинитель | 2 |
| 04 | J75481 | Пресс-маслёнка | 16 |
| 05 | 4130686 | Втулка | 16 |
| 06 | 4105912 | Колпачок | 16 |
| 15 | 3100128 | Болт | 4 |
| 16 | J950036 | Гайка | 8 |
| 18 | 428028 | Пробка | 4 |
| 20 | 3106577 | Палец | 4 |
| 21 | 494465 | Колпачок | 8 |
| 23 | 4609217 | Проставка 0.8mm | 8 |
| 24 | 4609219 | Проставка 1.2mm | 4 |
| 25 | 4609220 | Проставка 2.3mm | 4 |
| 26 | 4609222 | Проставка 3.2mm | 4 |
| 28 | 4609322 | Пластина | 4 |
| 30 | 4625793 | Палец | 4 |
| 31 | 947404 | Палец кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
