70T крюк (A) — HITACHI SCX700-2

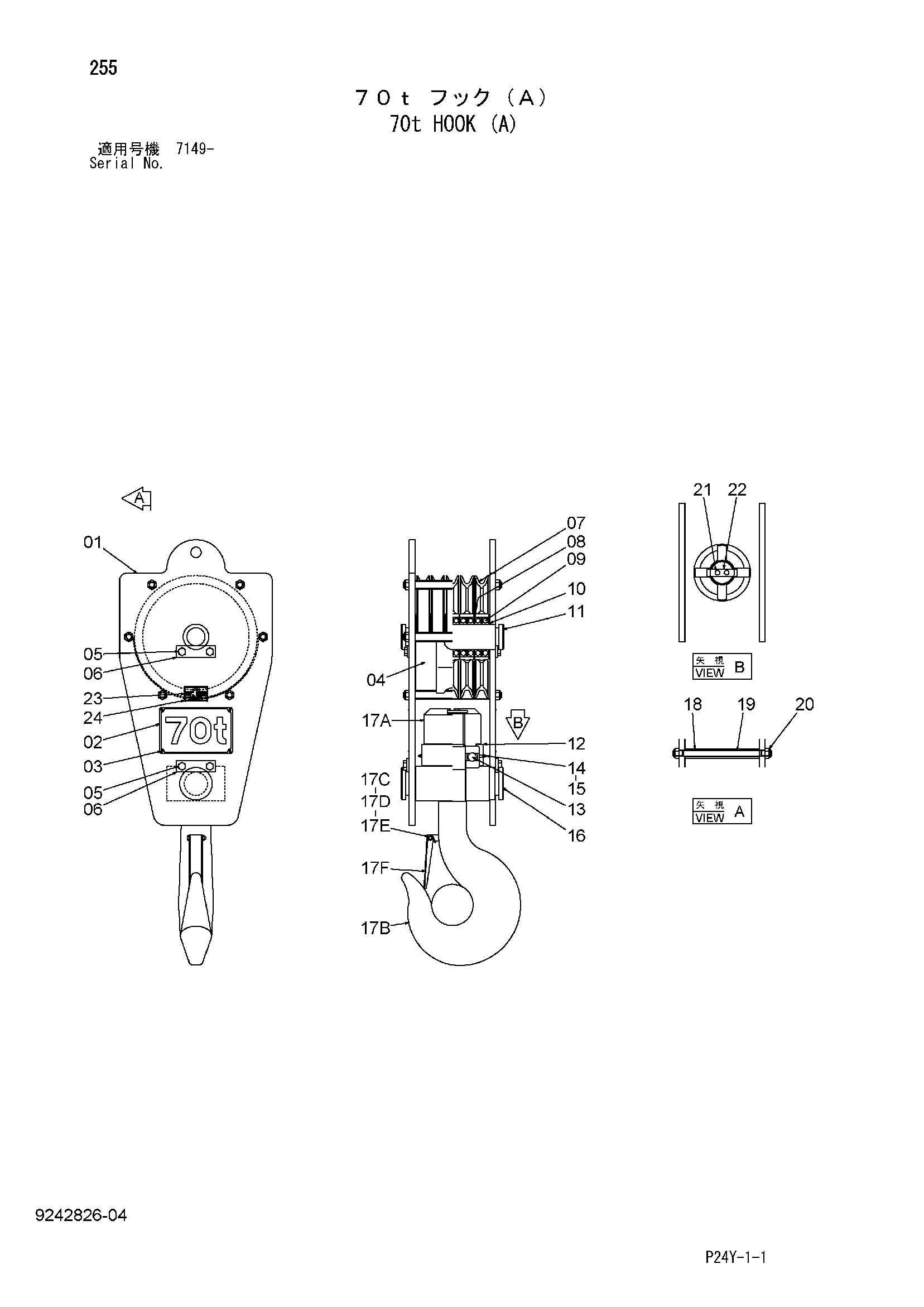

Заводская схема «70T крюк (A)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9242862 | Крюк 70t | 1 | |
| 01 | 2051703 | Пластина подвес | 2 |
| 02 | 4624869 | Информационная табличка | 2 |
| 03 | M493580 | Приводной винт | 8 |
| 04 | 8097804 | Направляющая каната | 1 |
| 05 | J922035 | Болт | 8 |
| 06 | 4607507 | Стопорная пластина | 4 |
| 07 | 2051674 | Канатный блок | 5 |
| 08 | 4624871 | Проставка | 4 |
| 09 | 4163038 | Шариковый подшипник | 10 |
| 10 | 4624872 | Проставка | 4 |
| 11 | 4624873 | Палец | 1 |
| 12 | 4624874 | Фиксатор | 1 |
| 13 | 993161 | Шариковый подшипник | 1 |
| 14 | J75481 | Пресс-маслёнка | 2 |
| 15 | 4614920 | Колпачок | 2 |
| 16 | 4624875 | Труннион | 1 |
| 17 | 9242770 | Крюк | 1 |
| 17A | 4624877 | Гайка | 1 |
| 17B | 2051704 | Крюк | 1 |
| 17C | J921270 | Болт | 1 |
| 17D | M660012 | U-образная гайка | 1 |
| 17E | 4614918 | Пружина | 1 |
| 17F | 4614910 | Ограничитель | 1 |
| 18 | 4624870 | Проставка | 2 |
| 19 | 4618282 | Шток винт | 6 |
| 20 | M660024 | U-образная гайка | 12 |
| 21 | J921230 | Болт | 2 |
| 22 | 4624876 | Штанга | 1 |
| 23 | 4607540 | Информационная табличка | 1 |
| 24 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
