Обратные трубопроводы (левый) — HITACHI SCX700-2

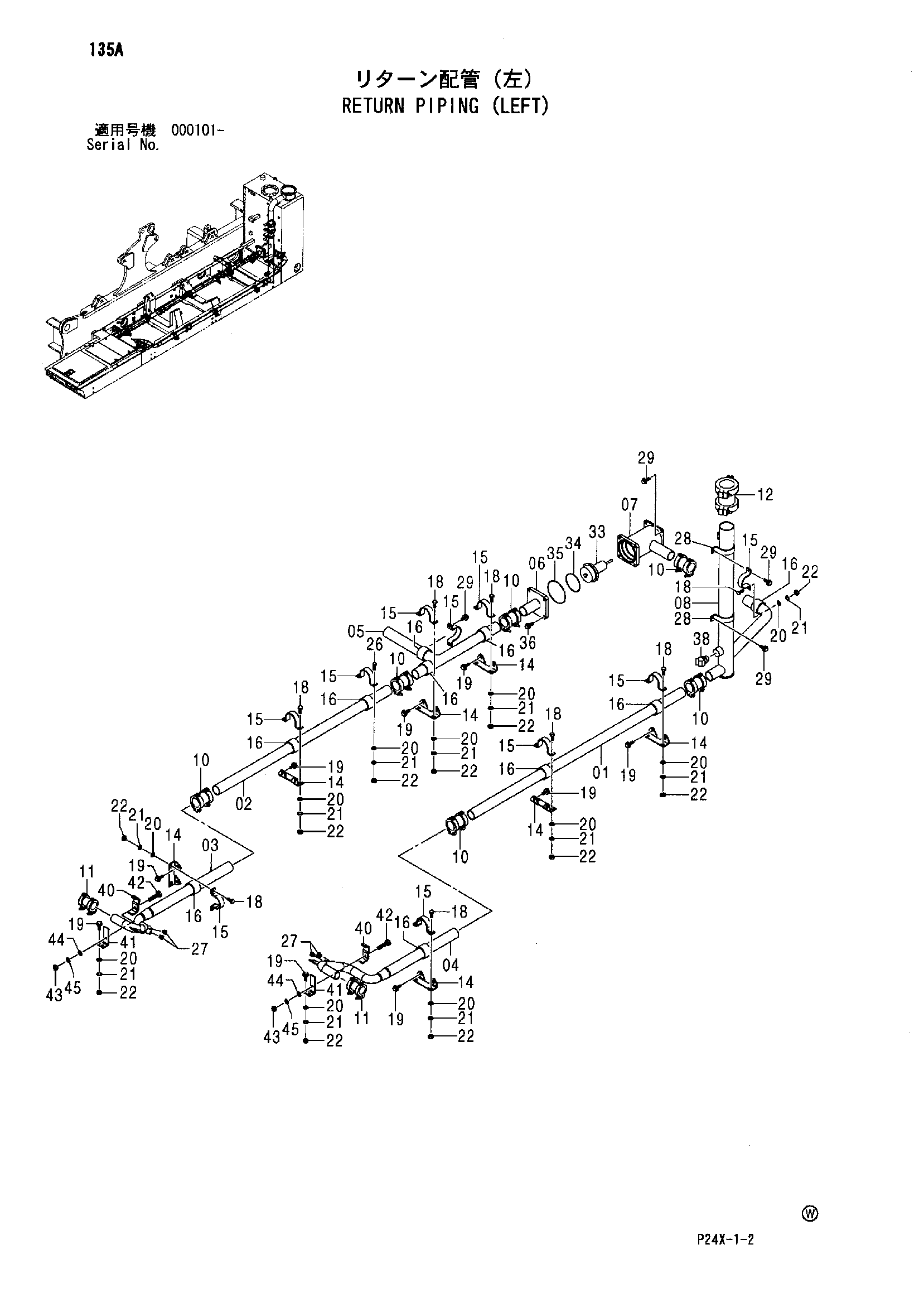

Заводская схема «Обратные трубопроводы (левый)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4626140 | Трубка | 1 |
| 02 | 4626141 | Трубка | 1 |
| 03 | 7047183 | Трубка | 1 |
| 04 | 7047182 | Трубка | 1 |
| 05 | 8094989 | Обратная трубка | 1 |
| 06 | 8094990 | Обратная трубка | 1 |
| 07 | 8092289 | Корпус | 1 |
| 08 | 7044957 | Обратная трубка | 1 |
| 10 | 4067833 | Муфта | 6 |
| 10A | 4196261 | Уплотнение кольцо | 2 |
| 11 | 4067834 | Муфта | 2 |
| 11A | 4196260 | Уплотнение кольцо | 2 |
| 12 | 4071214 | Муфта | 1 |
| 14 | 4609954 | Кронштейн | 7 |
| 15 | 4000909 | Хомут трубки | 10 |
| 16 | 4343144 | Втулка | 10 |
| 18 | J901025 | Болт | 16 |
| 19 | J271030 | Болт с шайбой | 18 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | A590110 | Плоская шайба | 22 |
| 21 | A590910 | Пружинная шайба | 22 |
| 22 | J950010 | Гайка | 22 |
| 26 | J901030 | Болт | 2 |
| 27 | A885003 | Пробка | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4000910 | Хомут трубки | 2 |
| 29 | J271025 | Болт с шайбой | 10 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 33 | 4433091 | Клапан | 1 |
| 34 | A811115 | Уплотнительное кольцо | 1 |
| 35 | A811145 | Уплотнительное кольцо | 1 |
| 36 | J271235 | Болт с шайбой | 4 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | A853288 | Угловой штуцер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4053697 | Хомут трубки | 2 |
| 41 | 4626654 | Кронштейн | 2 |
| 42 | J901280 | Болт | 2 |
| 43 | J950012 | Гайка | 2 |
| 44 | A590112 | Плоская шайба | 2 |
| 45 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
