Ковш ограничитель подъёма предотвращение устройство — HITACHI SCX700-2

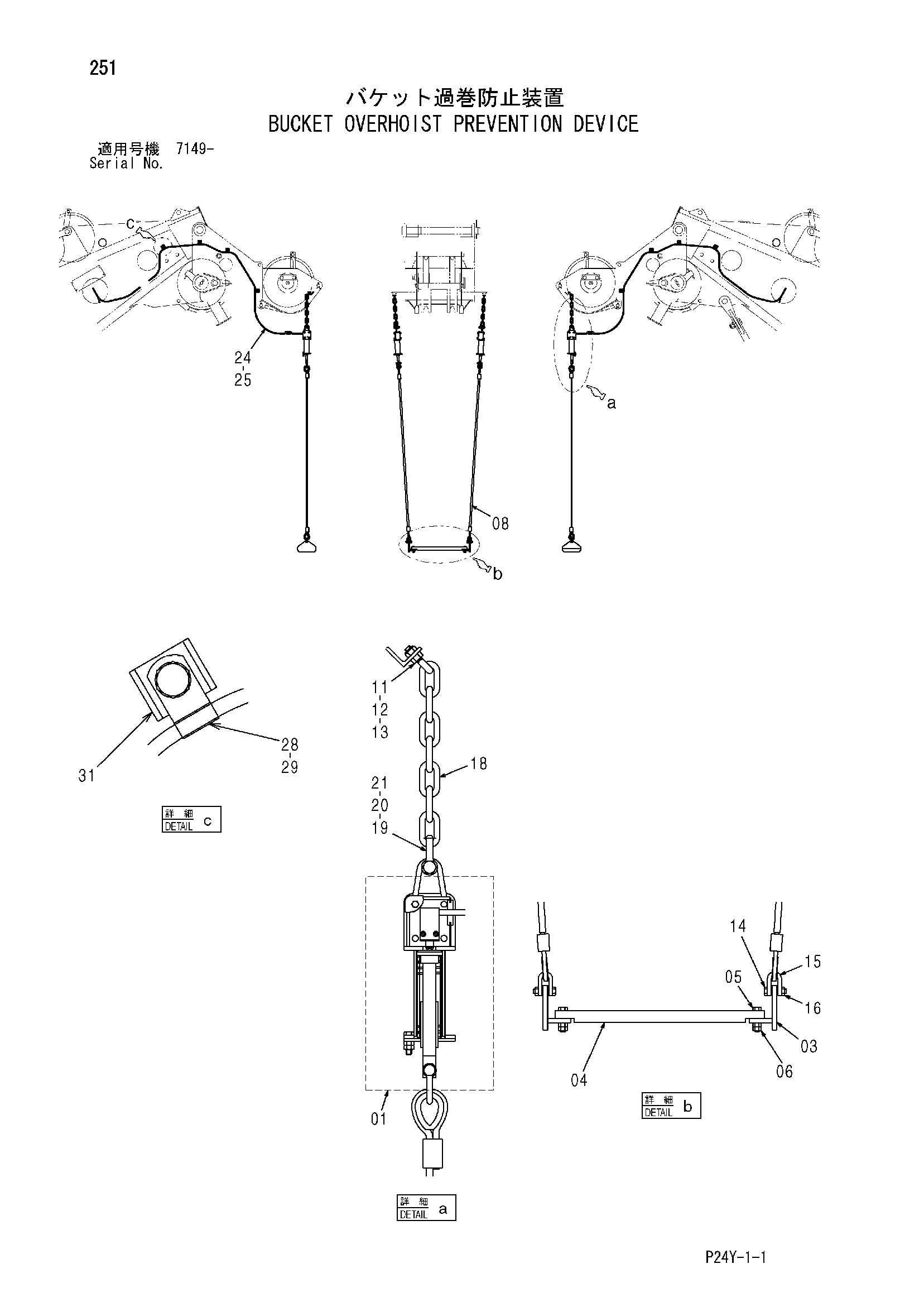

Заводская схема «Ковш ограничитель подъёма предотвращение устройство» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243921 | Ковш ограничитель подъёма предотвращение устройство | 1 | |
| 01 | 9232567 | Крюк ограничитель подъёма выключатель | 2 |
| 03 | 8098163 | Груз | 1 |
| 04 | 4626169 | Штанга | 1 |
| 05 | J901255 | Болт | 2 |
| 06 | J950012 | Гайка | 4 |
| 08 | 9743245 | Канат подвесной | 2 |
| 11 | 4157548 | U-образный болт | 2 |
| 12 | M660010 | U-образная гайка | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | J901045 | Болт | 2 |
| 15 | 4048478 | Серьга | 2 |
| 16 | M660010 | U-образная гайка | 2 |
| 18 | 4397449 | Цепь | 2 |
| 19 | 4048479 | Серьга | 2 |
| 20 | J901250 | Болт | 2 |
| 21 | M660012 | U-образная гайка | 2 |
| 24 | 4612003 | Жгут проводов | 1 |
| 25 | 4611407 | Жгут проводов | 2 |
| 28 | 4190271 | Зажим | 8 |
| 29 | J271020 | Болт с шайбой | 8 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 9733476 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
