Джакк-уп трубопроводы (основные гидролинии)(1) — HITACHI SCX700-2

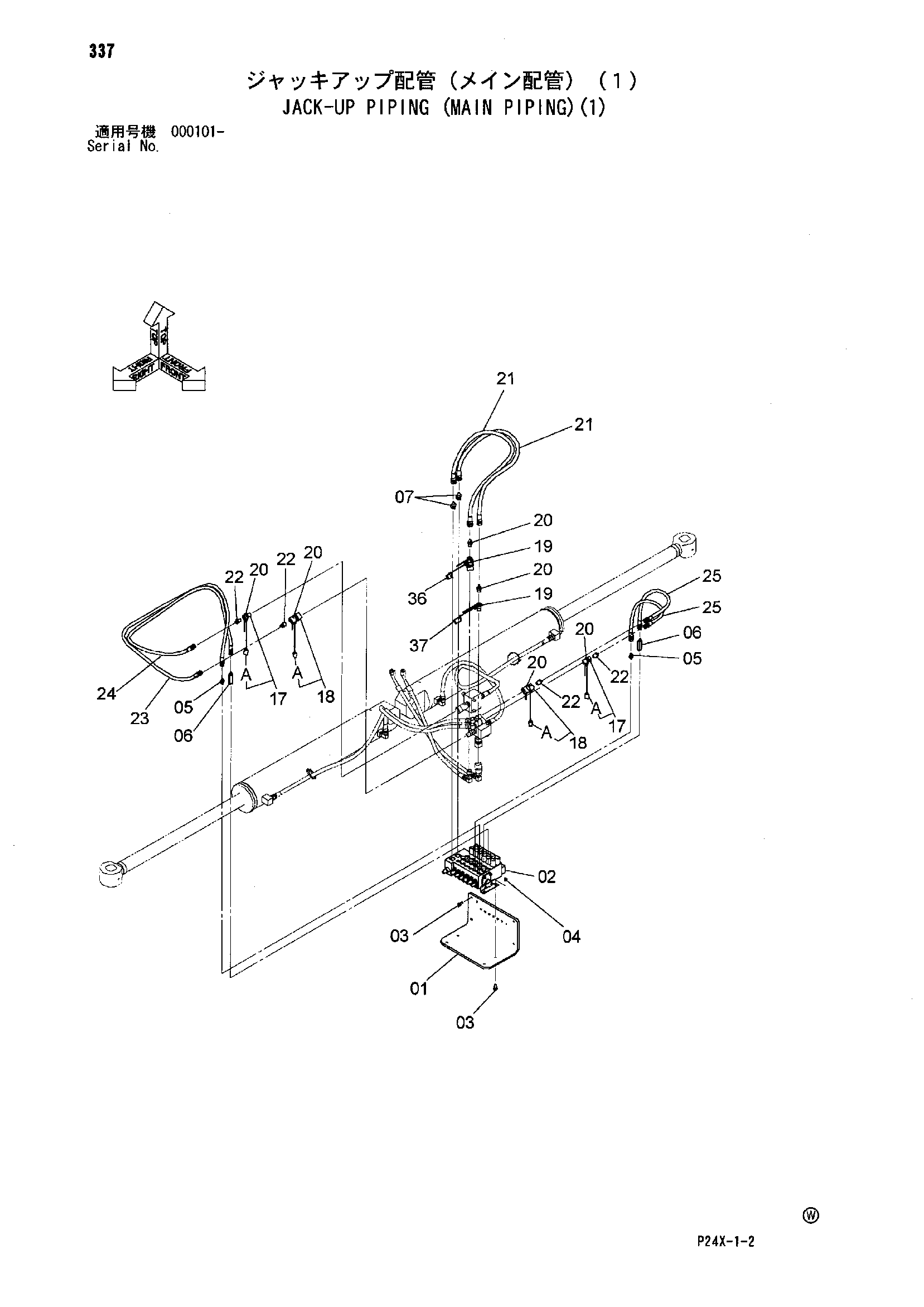

Заводская схема «Джакк-уп трубопроводы (основные гидролинии)(1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3098256 | Кронштейн | 1 |
| 02 | 4613645 | Гидрораспределитель | 1 |
| 03 | J271030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J950010 | Гайка | 4 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4325979 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852144 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4033129 | Самоуплотняющееся соединение | 2 |
| 17A | 4048090 | Пылезащитный колпачок | 1 |
| 18 | 4033130 | Самоуплотняющееся соединение | 2 |
| 18A | 4048091 | Пылезащитный колпачок | 1 |
| 19 | 4154653 | Адаптер | 2 |
| 20 | 4044883 | Хомут | 6 |
| 21 | 4305271 | Шланг | 2 |
| 22 | 4215651 | Адаптер | 4 |
| 23 | 4293012 | Шланг | 1 |
| 24 | 4283730 | Шланг | 1 |
| 25 | 4289667 | Шланг | 2 |
| 36 | 4102800 | Самоуплотняющееся соединение | 1 |
| 37 | 4102801 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
