Портал (1) — HITACHI SCX700-2

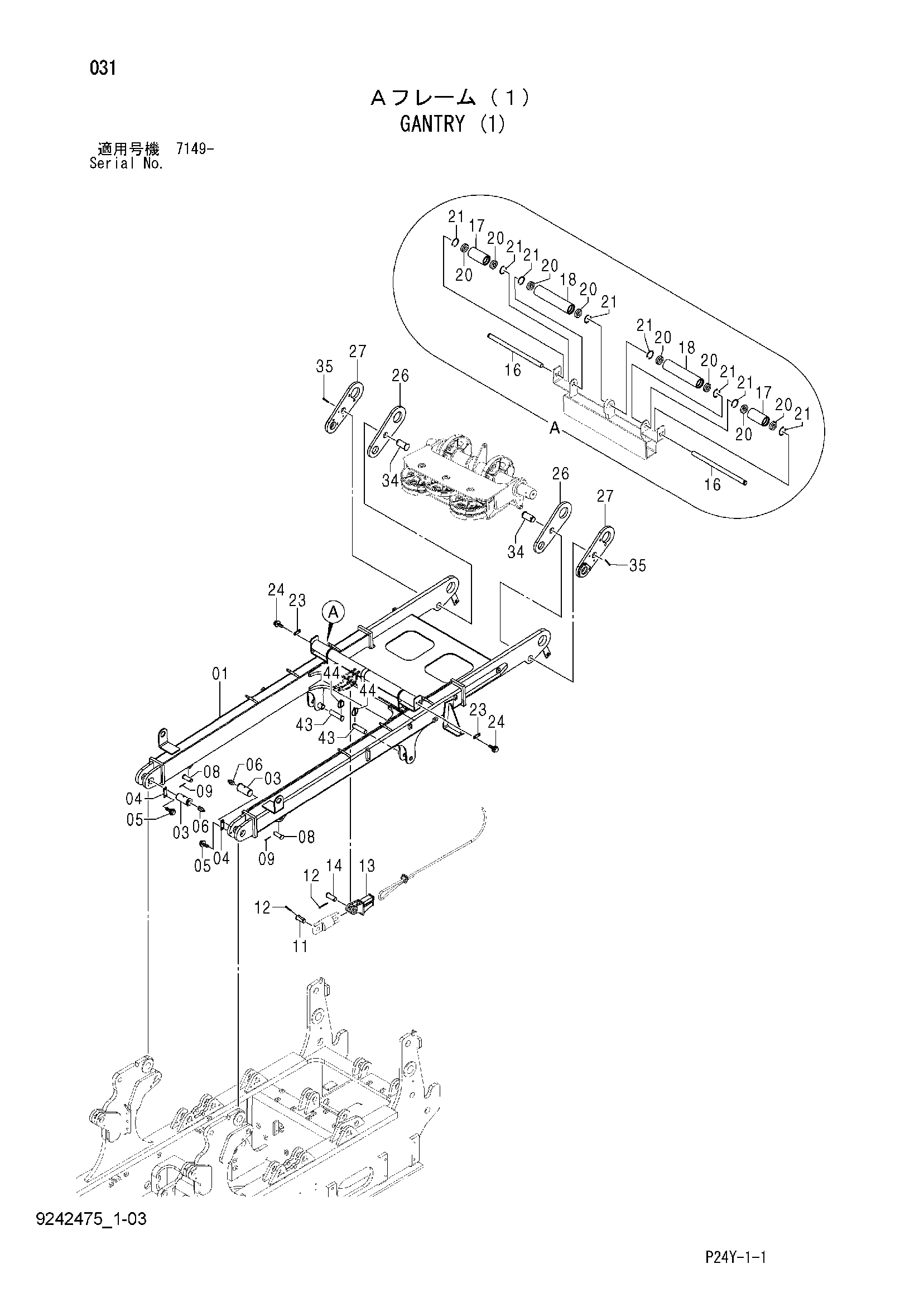

Заводская схема «Портал (1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 6022999 | Струт портал | 1 |
| 01B | 4627116 | Кронштейн | 1 |
| 03 | 4619781 | Палец | 2 |
| 04 | X4246 | Стопорная пластина | 2 |
| 05 | J271225 | Болт с шайбой | 4 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J75481 | Пресс-маслёнка | 2 |
| 08 | 4619779 | Палец | 2 |
| 09 | A765050 | Шплинт | 2 |
| 11 | 4608922 | Палец | 1 |
| 12 | A768080 | Шплинт | 2 |
| 13 | 2051675 | Разъём канат | 1 |
| 14 | 4624749 | Палец | 1 |
| 16 | 4614334 | Палец | 2 |
| 17 | 4608689 | Ролик | 2 |
| 18 | 4201775 | Ролик | 2 |
| 20 | 971195 | Шариковый подшипник | 8 |
| 21 | 940144 | Стопорное кольцо | 8 |
| 23 | X4245 | Стопорная пластина | 2 |
| 24 | J271020 | Болт с шайбой | 4 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4624242 | Тяга | 2 |
| 27 | 9762430 | Тяга | 2 |
| 34 | 4624241 | Палец | 2 |
| 35 | A768080 | Шплинт | 2 |
| 43 | 4608717 | Палец | 2 |
| 44 | 9700006 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
