Электрооборудование (левый)(1) — HITACHI SCX700-2

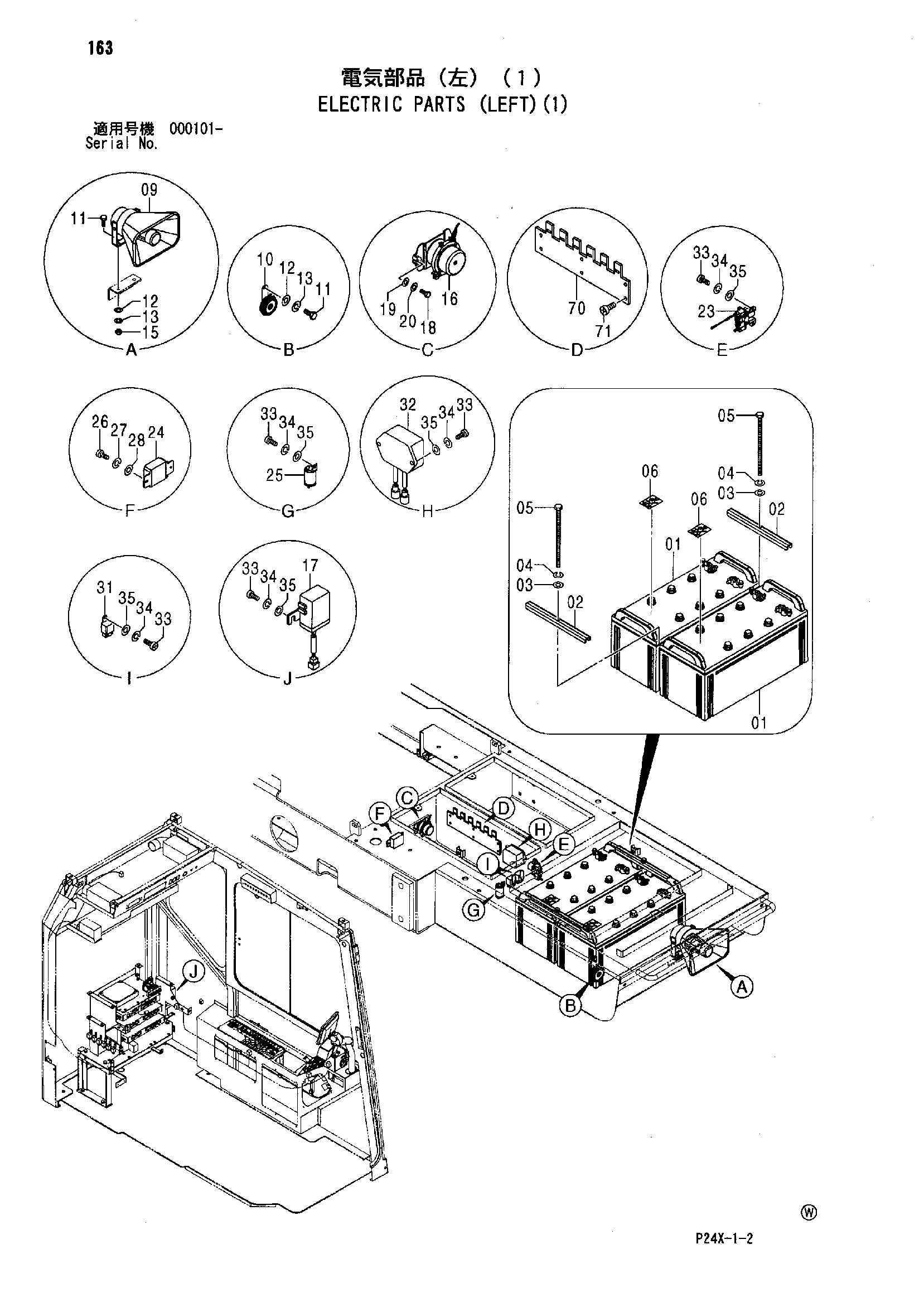

Заводская схема «Электрооборудование (левый)(1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192421 | Аккумулятор | 2 |
| 02 | 445214 | Держатель | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | 4314067 | Болт | 2 |
| 06 | 4359156 | Информационная табличка | 2 |
| 09 | 4379457 | Динамик | 1 |
| 10 | 4439229 | Звуковой сигнал | 1 |
| 11 | J900816 | Болт | 3 |
| 12 | A590108 | Плоская шайба | 3 |
| 13 | A590908 | Пружинная шайба | 3 |
| 15 | J950008 | Гайка | 2 |
| 16 | 4255762 | Реле аккумулятор | 1 |
| 17 | 4452160 | Контроллер | 1 |
| 18 | J900816 | Болт | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 23 | 4452159 | Реле | 1 |
| 24 | 4279835 | Реле защитный | 1 |
| 25 | 3099924 | Фласхер | 1 |
| 26 | M430810 | Винт | 2 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | A590108 | Плоская шайба | 2 |
| 31 | 3099887 | Реле | 2 |
| 32 | 4479468 | Реле | 1 |
| 33 | M430610 | Винт | 9 |
| 34 | A590906 | Пружинная шайба | 9 |
| 35 | A590106 | Плоская шайба | 9 |
| 70 | 3069887 | Кронштейн | 1 |
| 71 | M430410 | Винт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
