Центральный коллектор — HITACHI SCX700-2

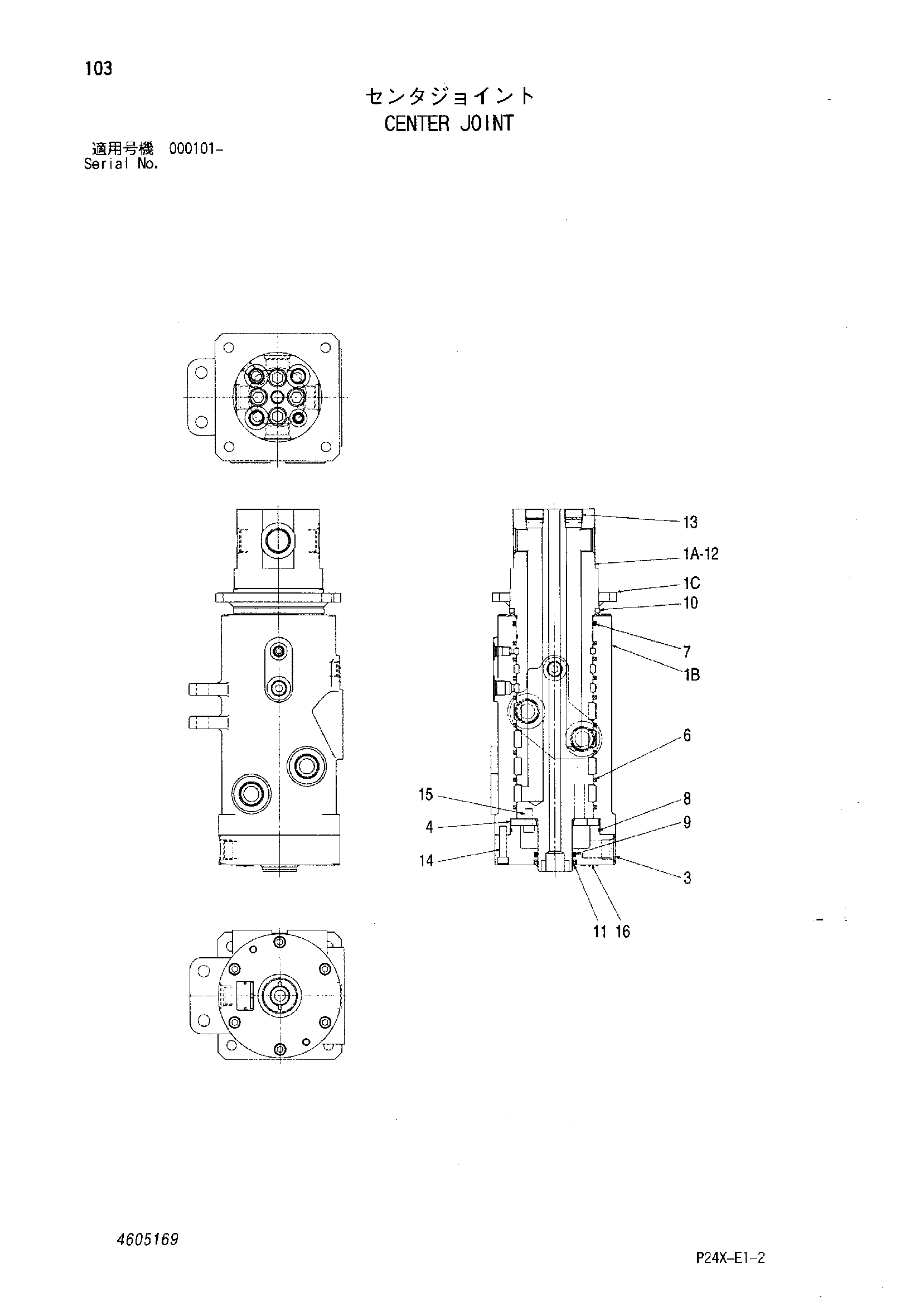

Заводская схема «Центральный коллектор» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4605169 | Центральный коллектор | ||
| 1 | 4623845 | Вал в сборе | 1 |
| 3 | 4623847 | Крышка | 1 |
| 4 | 4623848 | Кольцо | 1 |
| 6 | 4623846 | Уплотнение | 8 |
| 7 | 4623963 | Уплотнительное кольцо | 1 |
| 8 | A810125 | Уплотнительное кольцо | 1 |
| 9 | 4038422 | Уплотнительное кольцо | 1 |
| 10 | 4623964 | В-ринг | 1 |
| 11 | 4623965 | Скрапер | 1 |
| 12 | 94-2012 | Пробка | 1 |
| 13 | 94-2014 | Пробка | 4 |
| 14 | M341045 | Болт с внутренним шестигранником | 6 |
| 15 | M341025 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
