Барабан крышка — HITACHI SCX700-2

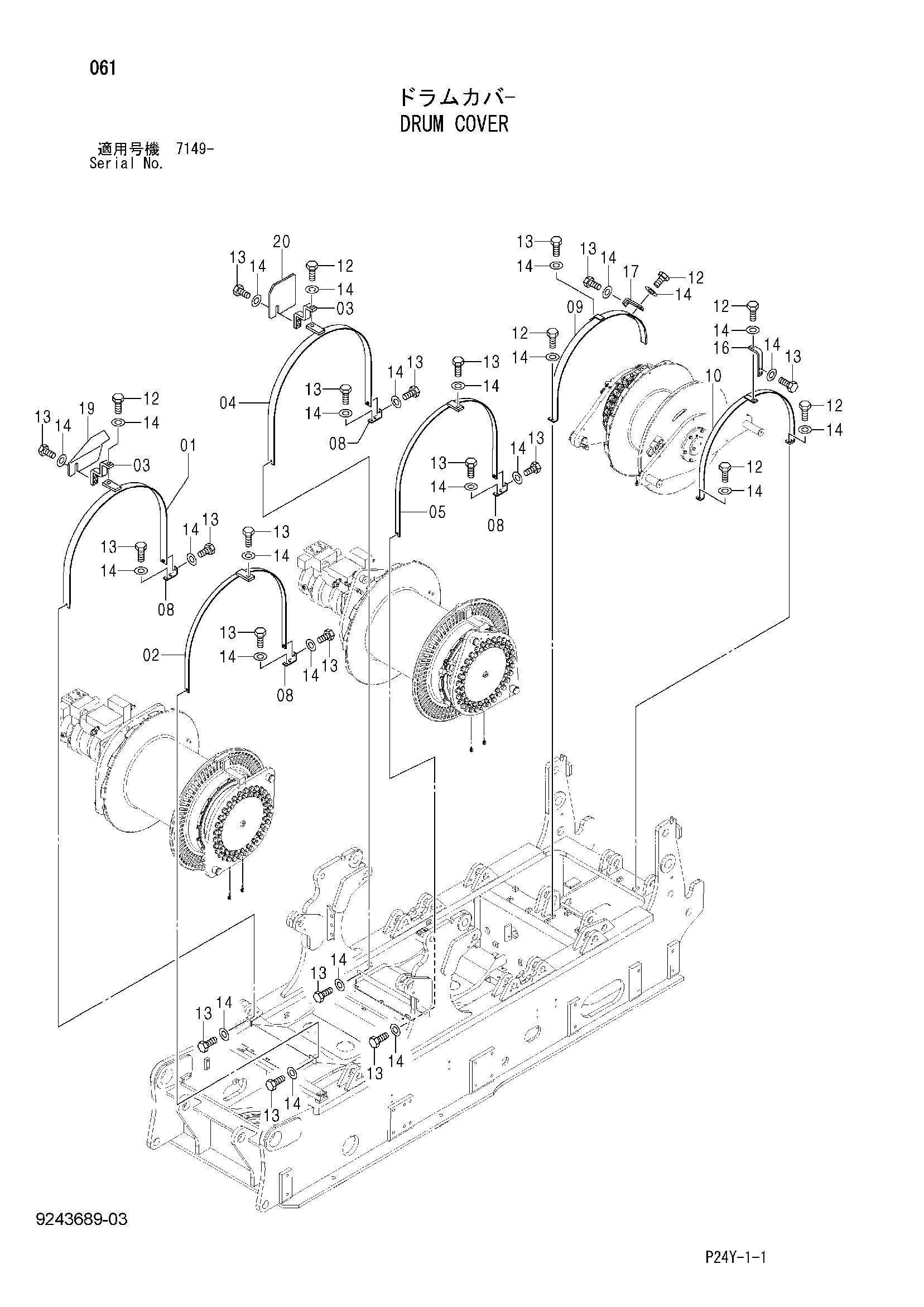

Заводская схема «Барабан крышка» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8098083 | Крышка | 1 |
| 02 | 8098079 | Крышка | 1 |
| 03 | 4630491 | Кронштейн | 2 |
| 04 | 8098087 | Крышка | 1 |
| 05 | 8098084 | Крышка | 1 |
| 08 | 4627241 | Кронштейн | 4 |
| 09 | 8097153 | Крышка | 1 |
| 10 | 8098127 | Крышка | 1 |
| 12 | J901225 | Болт | 8 |
| 13 | J901230 | Болт | 26 |
| 14 | A590112 | Плоская шайба | 34 |
| 16 | 4630508 | Кронштейн | 1 |
| 17 | 4630498 | Кронштейн | 1 |
| 19 | 3110172 | Крышка передний | 1 |
| 20 | 4669764 | Крышка задний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
