Поворот блокировка — HITACHI SCX700-2

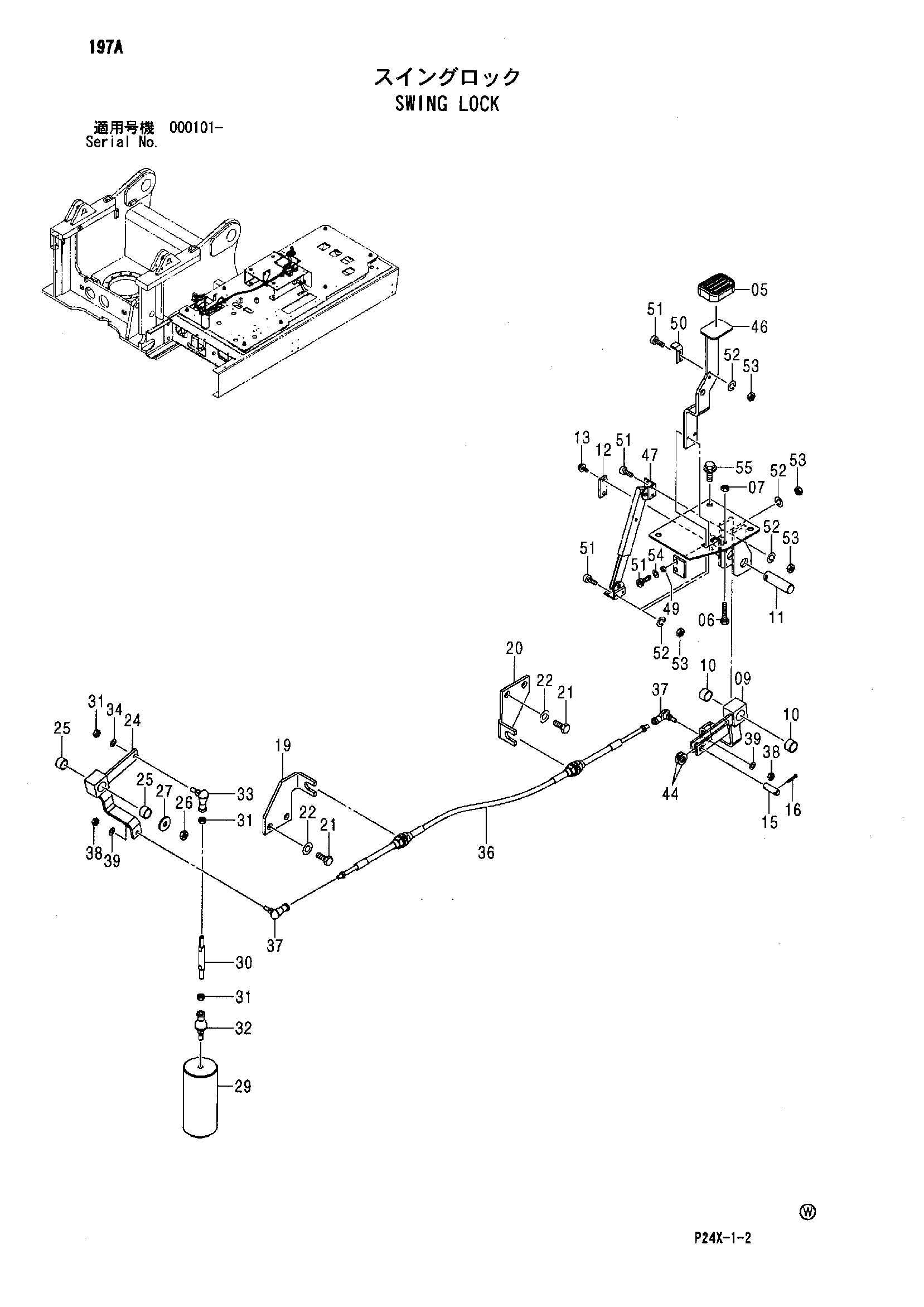

Заводская схема «Поворот блокировка» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 2050526 | Крышка резиновый | 1 |
| 06 | J900840 | Болт | 1 |
| 07 | J950008 | Гайка | 1 |
| 09 | 9763302 | Тяга | 1 |
| 10 | 4075781 | Втулка | 2 |
| 11 | 4607133 | Палец | 1 |
| 12 | X4454 | Стопорная пластина | 1 |
| 13 | J260612 | Болт с шайбой | 2 |
| 13A | J900612 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 15 | 4607135 | Палец | 1 |
| 16 | A764022 | Шплинт | 2 |
| 19 | 4624313 | Кронштейн | 1 |
| 20 | 4614674 | Кронштейн | 1 |
| 21 | J901225 | Болт | 4 |
| 22 | A590112 | Плоская шайба | 4 |
| 24 | 9761386 | Рычаг | 1 |
| 25 | 4075781 | Втулка | 2 |
| 26 | J950010 | Гайка | 1 |
| 27 | J217083 | Шайба | 1 |
| 29 | 4608973 | Стопорный палец | 1 |
| 30 | 4608974 | Шток | 1 |
| 31 | J950008 | Гайка | 3 |
| 32 | 4303296 | Шарнир | 1 |
| 33 | 4056018 | Шарнир | 1 |
| 34 | A590108 | Плоская шайба | 1 |
| 36 | 4625848 | Трос управления | 1 |
| 37 | 4056018 | Шарнир | 2 |
| 38 | J950008 | Гайка | 2 |
| 39 | A590108 | Плоская шайба | 2 |
| 44 | A590112 | Плоская шайба | 2 |
| 45 | 8099041 | Кронштейн | 1 |
| 46 | 9763762 | Педаль | 1 |
| 47 | 4630665 | Стойка | 1 |
| 48 | 4630666 | Пластина | 1 |
| 49 | 4630668 | Проставка | 2 |
| 50 | 4630667 | Ограничитель | 1 |
| 51 | J780516 | Болт с внутренним шестигранником | 8 |
| 52 | A590905 | Пружинная шайба | 8 |
| 53 | M500504 | Гайка | 8 |
| 54 | A590106 | Плоская шайба | 2 |
| 55 | J271025 | Болт с шайбой | 3 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
