Момент ограничитель — HITACHI SCX700-2

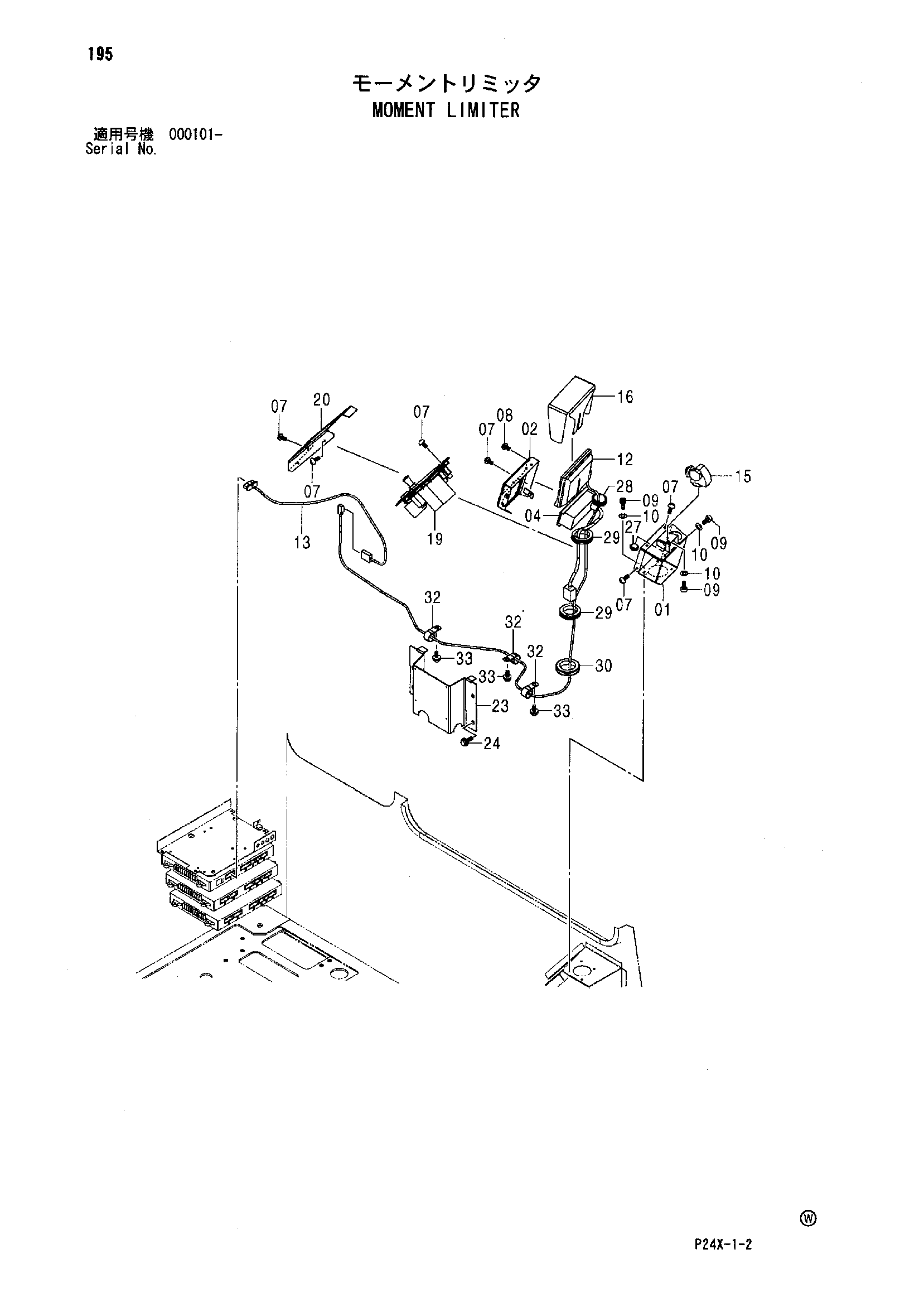

Заводская схема «Момент ограничитель» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047001 | Короб индикатор | 1 |
| 02 | 7047154 | Крышка | 1 |
| 04 | 4614375 | Короб выключатель | 1 |
| 07 | J650512 | Винт | 13 |
| 08 | J650406 | Винт | 4 |
| 09 | J780512 | Болт с внутренним шестигранником | 6 |
| 10 | A590105 | Плоская шайба | 6 |
| 12 | 4618718 | Монитор | 1 |
| 13 | 3101848 | Трос | 1 |
| 15 | 4609438 | Стойка | 1 |
| 16 | 3103192 | Крышка | 1 |
| 19 | 4622786 | Монитор | 1 |
| 20 | 2051756 | Крышка | 1 |
| 23 | 3103223 | Крышка | 1 |
| 24 | J271020 | Болт с шайбой | 4 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | 4310736 | Резиновая втулка | 1 |
| 28 | 4198167 | Резиновая втулка | 1 |
| 29 | 4207839 | Резиновая втулка | 2 |
| 30 | 4509404 | Резиновая втулка | 1 |
| 32 | 4192035 | Зажим | 3 |
| 33 | J271020 | Болт с шайбой | 3 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
