Ковш укороченный гусёк стрелы — HITACHI SCX700-2

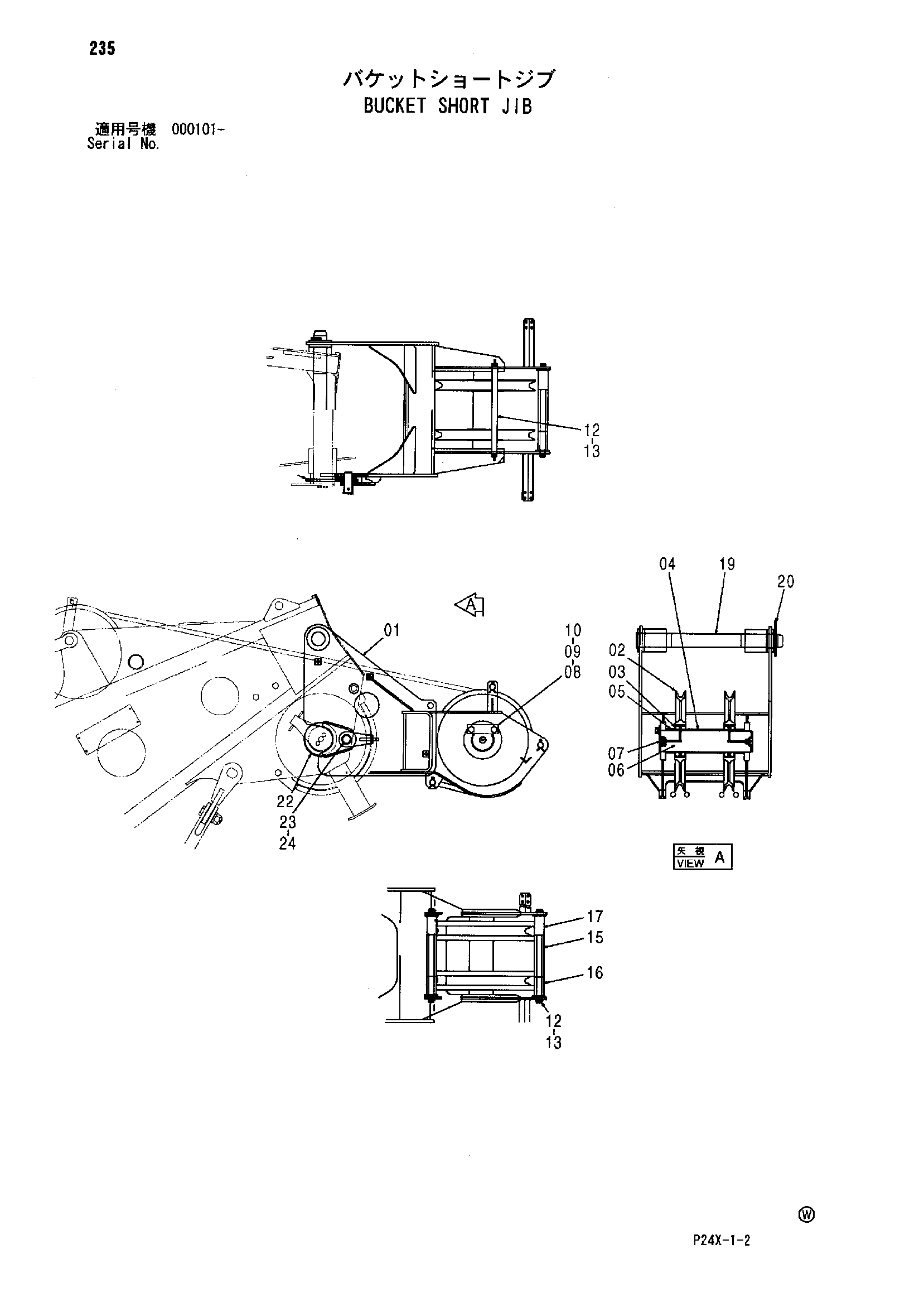

Заводская схема «Ковш укороченный гусёк стрелы» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243920 | Ковш укороченный гусёк стрелы | 1 | |
| 01 | 6023151 | Гусёк стрелы | 1 |
| 02 | 2051674 | Канатный блок | 2 |
| 03 | 4162527 | Шариковый подшипник | 4 |
| 04 | 4626303 | Проставка | 1 |
| 05 | 4626304 | Проставка | 2 |
| 06 | 3103338 | Мост | 1 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 08 | X4249 | Стопорная пластина | 1 |
| 09 | J922035 | Болт | 2 |
| 10 | A590920 | Пружинная шайба | 2 |
| 12 | 4157543 | Палец | 3 |
| 13 | A768050 | Шплинт | 6 |
| 15 | 8097871 | Направляющая каната | 1 |
| 16 | 8097873 | Направляющая каната | 1 |
| 17 | 8098207 | Направляющая каната | 1 |
| 19 | 4440429 | Палец | 1 |
| 20 | 3006890 | Стопорный палец | 1 |
| 22 | 4440430 | Тяга | 2 |
| 23 | 4407392 | Палец | 2 |
| 24 | A761080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
